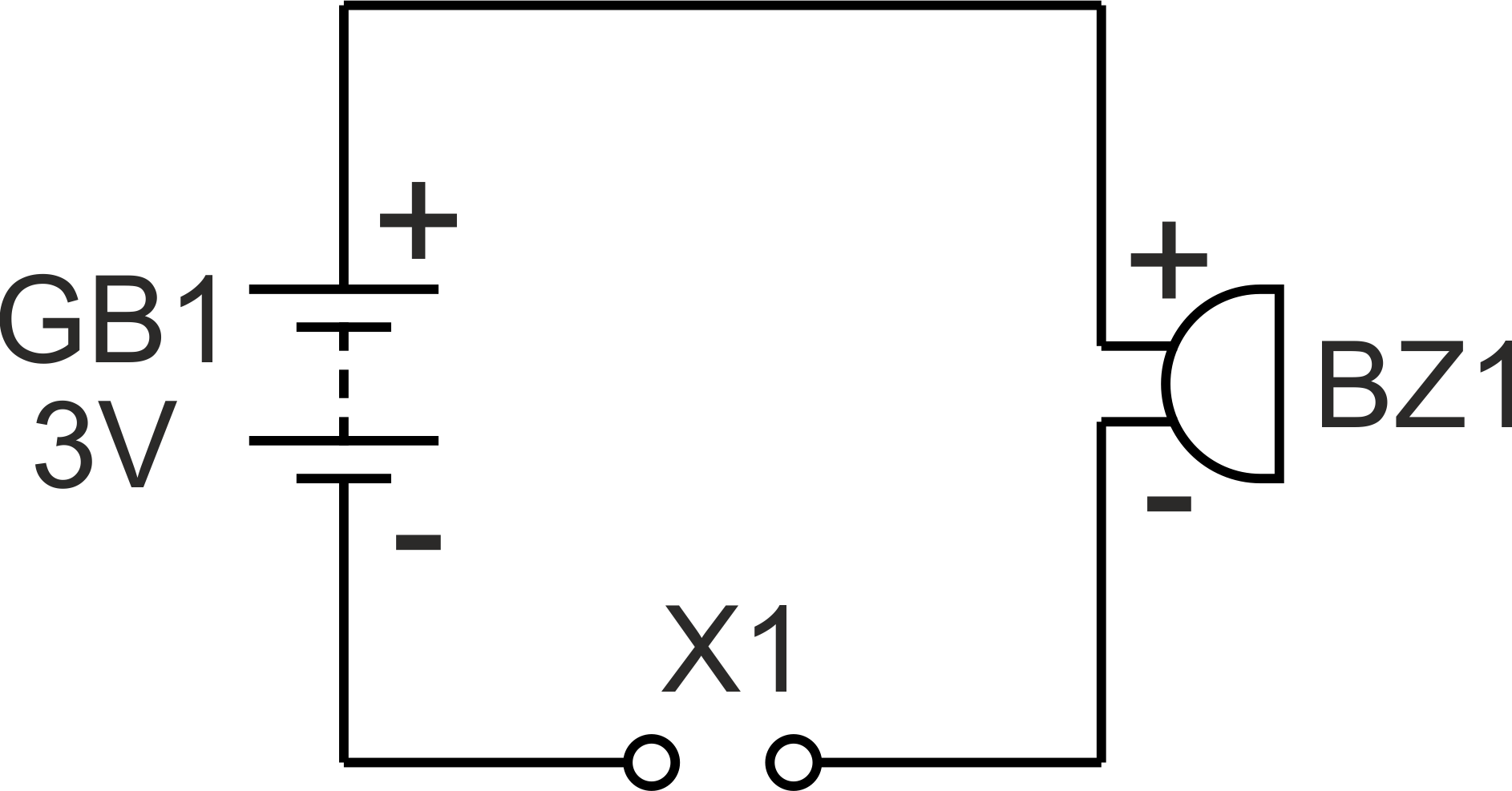

Принципиальная схема устройства
|
|
| Шаг 1 | |
 |
В прищепке проделайте 2 отверстия и вставьте винты так, чтобы шляпки соприкасались друг с другом. На основании из плотного картона проделайте отверстия под контакты пьезозуммера и для винта, на который нужно закрепить прищепку. Закрепите детали на основании. |

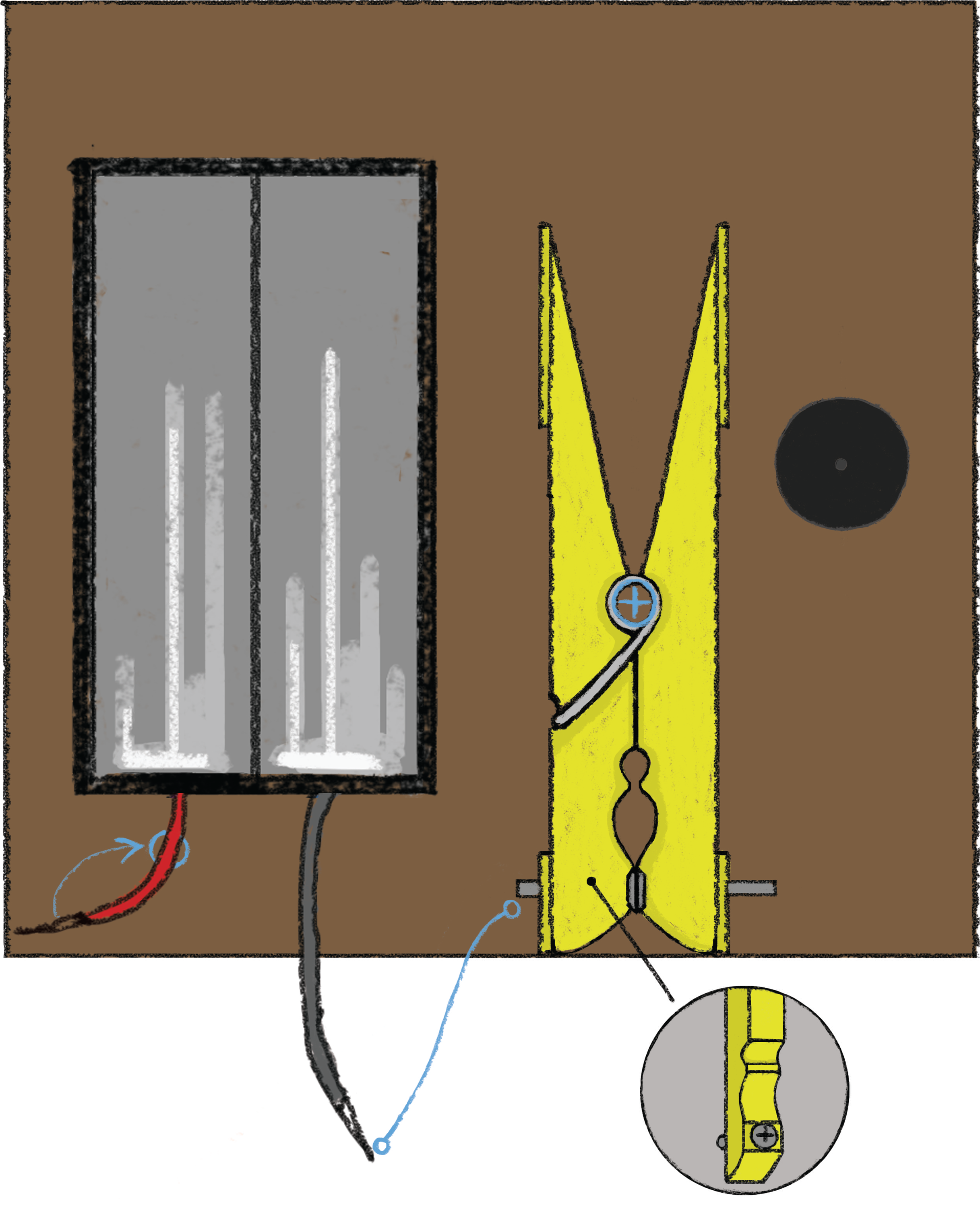

| Шаг 2 | |
|
|
Красный провод (“+”) батарейного отсека через дополнительное отверстие протяните на обратную сторону основания. Черный провод (“-”) присоедините к одному из винтов на прищепке. Между шляпками винтов положите кусочек изоляционного материала, например, бумаги - “язычок”. |

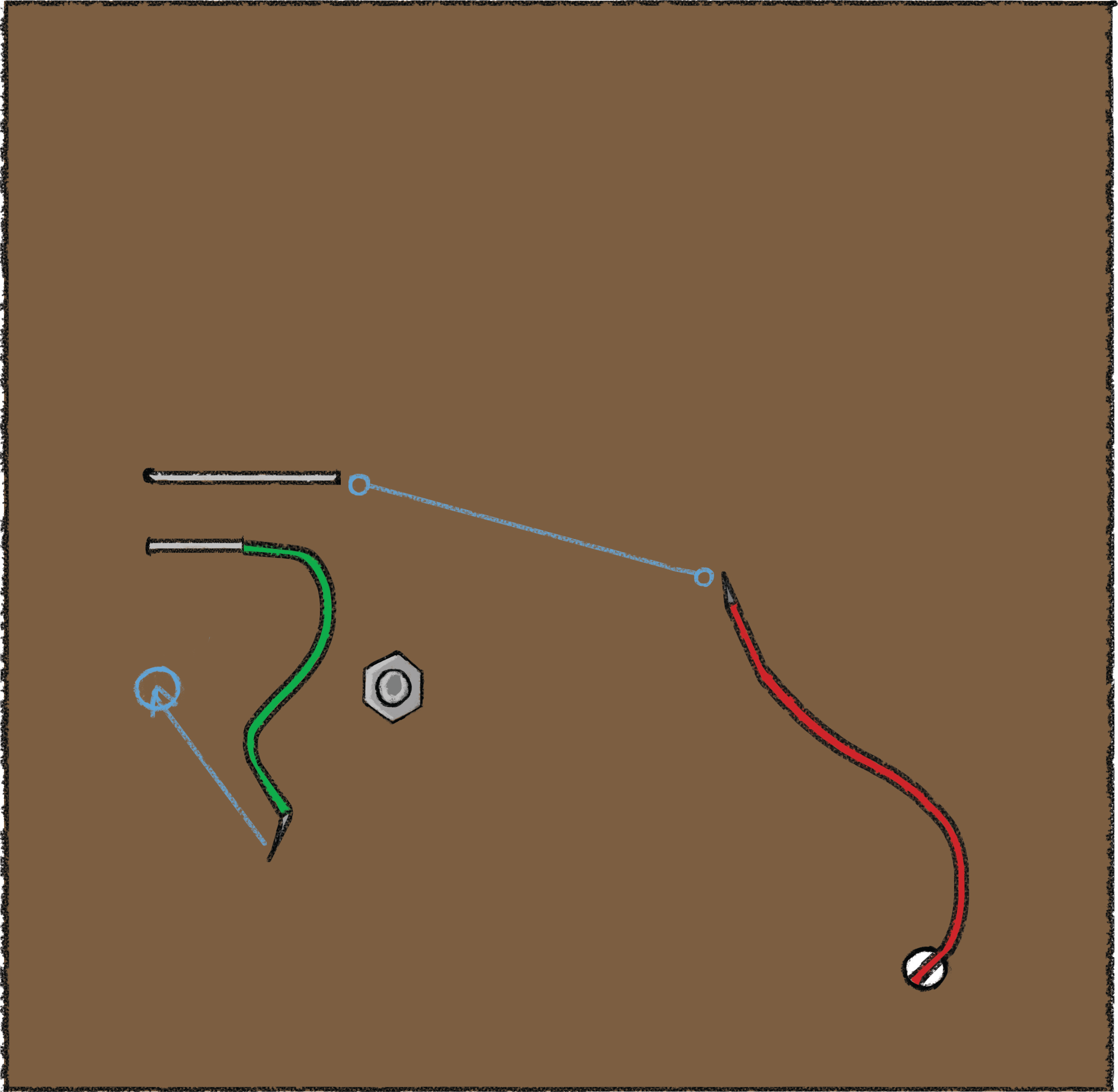

| Шаг 3 | |
|
|
Красный провод батарейного отсека припаяйте к длинному контакту пьезо-зуммера (“+”). Соедините короткий контакт (“-”) пьезозуммера и второй винт на прищепке. |

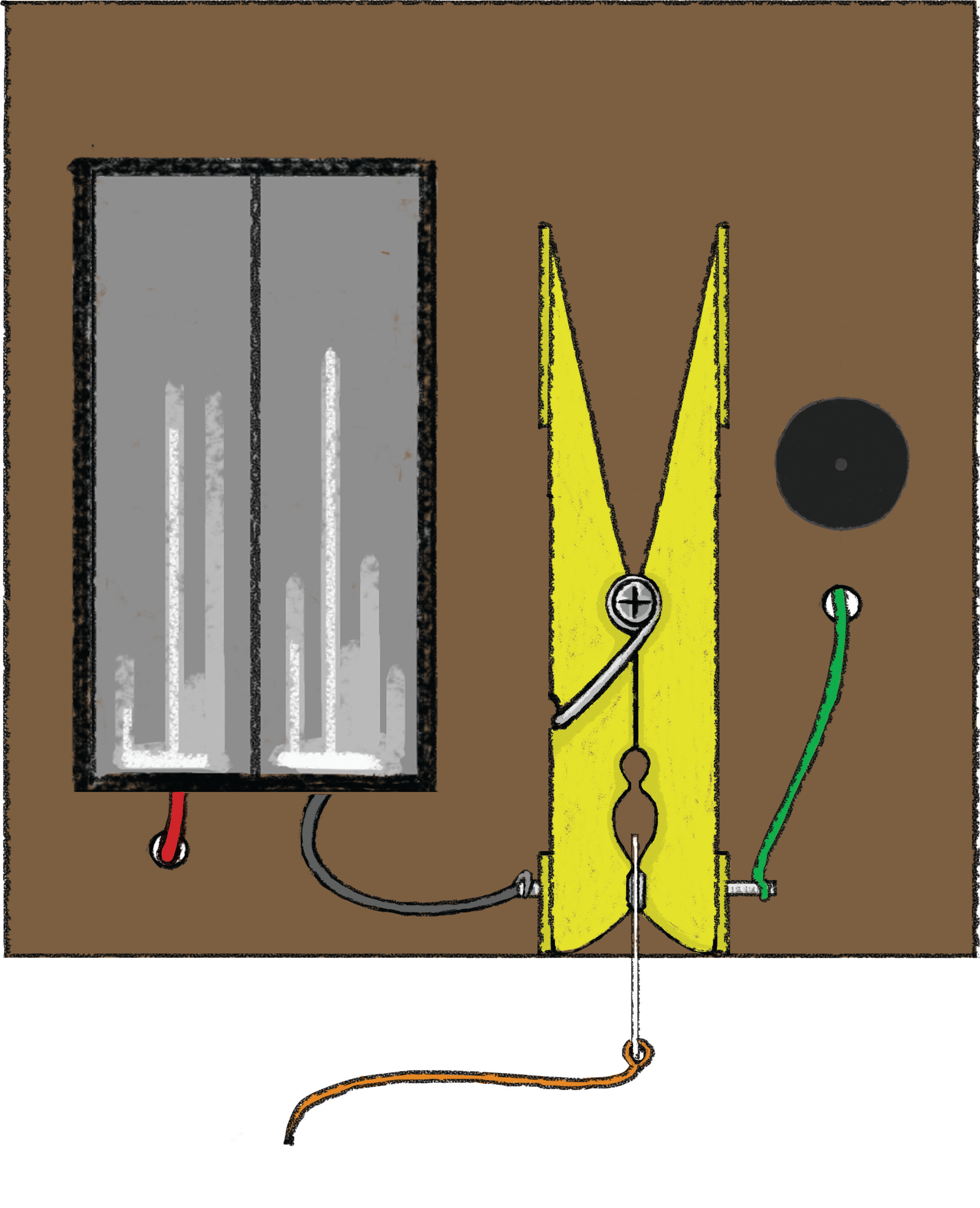

| Результат | |
 |
Наша сигнализация готова! Вставьте батарейки в батарейный отсек. Если устройство закрепить на дверный косяк, а к дверной ручке привязать веревочку “язычка”, то при открытии двери “язычок” выскользнет из прищепки и винты замкнут цепь - раздастся сигнал пьезозуммера. |
