Принципиальная схема устройства
|
|
| Шаг 1 | |
  |

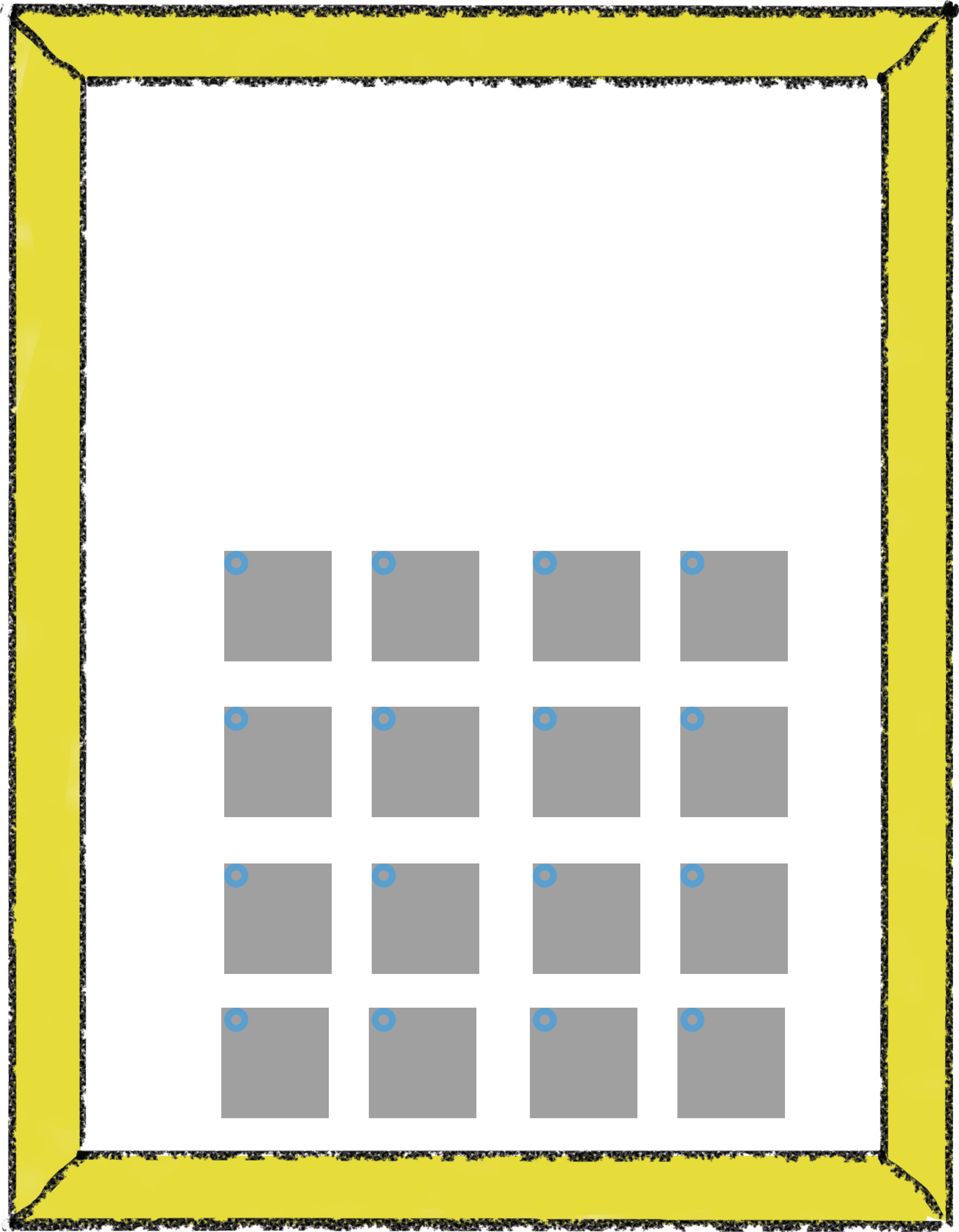

Разметьте и приклейте на стенку фоторамки квадратики из фольги или алюминиевого скотча. В углу каждого из них проделайте отверстие. |
| Шаг 2 | |
 |

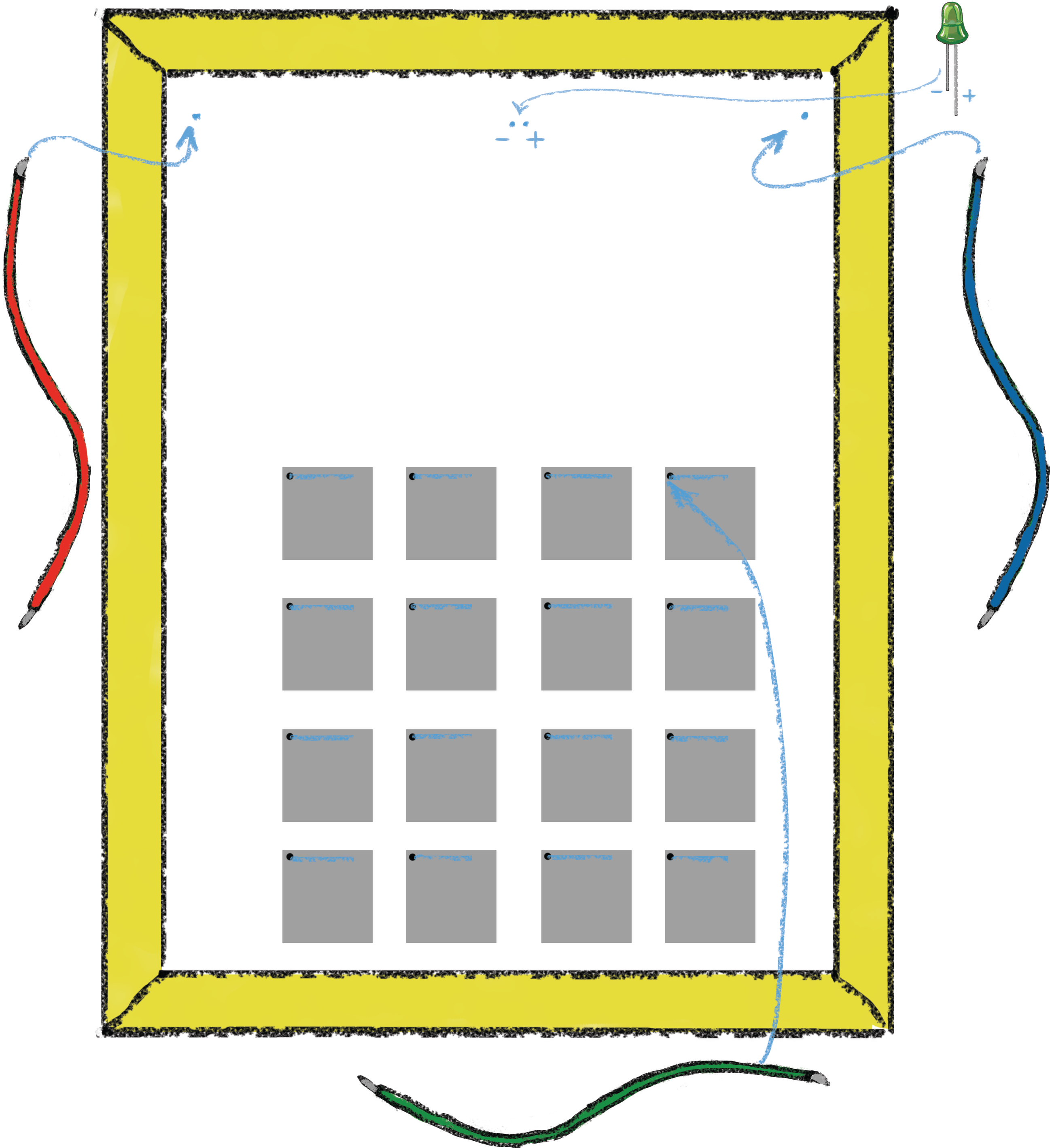

Вставьте в отверстие одного из квадратов отрезок провода и плотно приклейте скотчем его оголенный контакт к фольге. Сверху сделайте отверстия под контакты светодиода и 2 проводов (щупы), установите светодиод и вставьте провода в отверстия. |
| Шаг 3 | |
  |

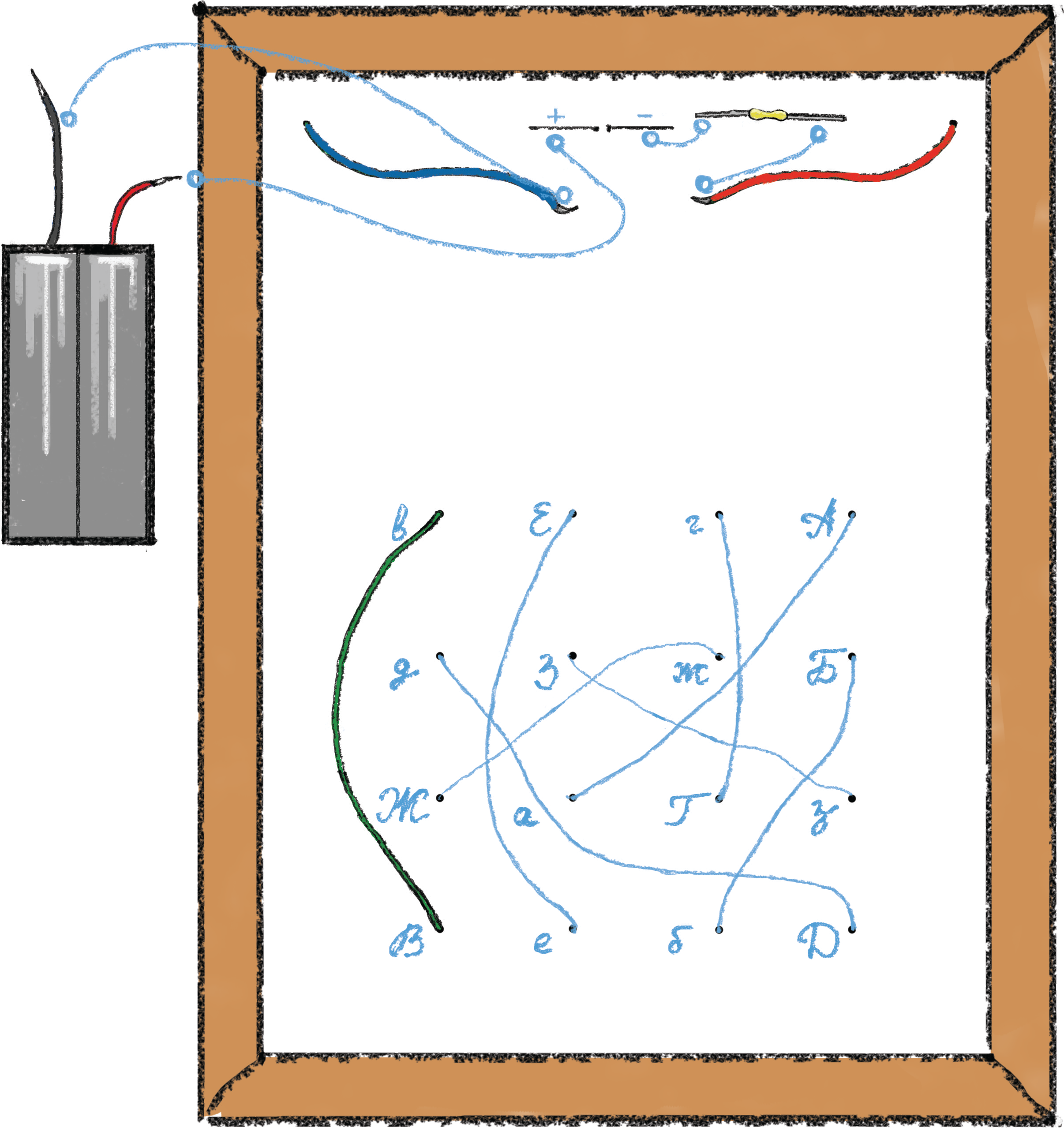

Переверните рамку. Второй конец провода вставьте в отверстие другого квадрата. Таким же образом соедините парами остальные квадраты фольги и подпишите их, чтобы не запутаться. Спаяйте детали, как показано на схеме. Приклейте батарейный отсек к задней стенке рамки. |
| Шаг 4 | |
 |

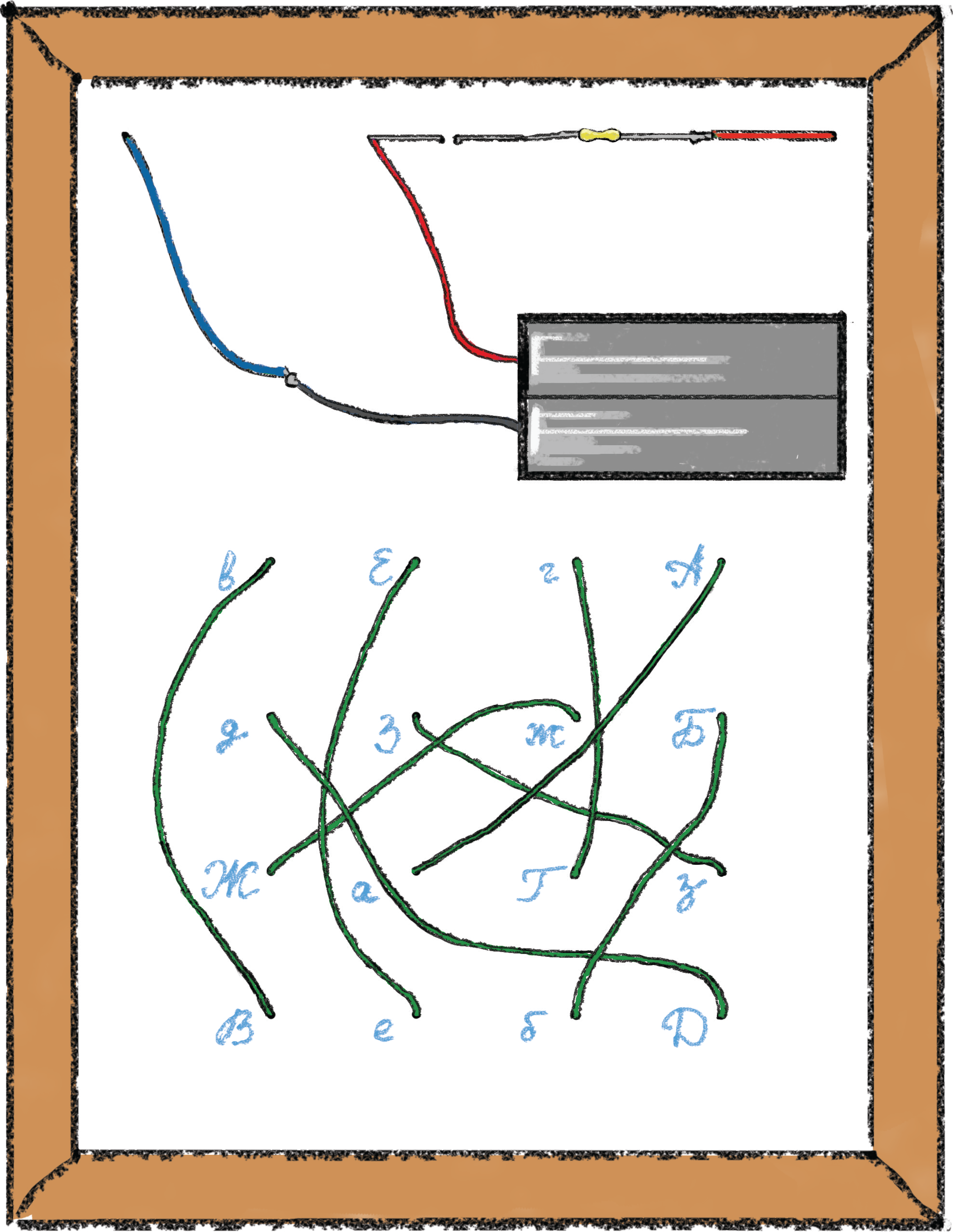

Оголенные контакты проводов, соединяющие пары квадратов, плотно приклейте скотчем к фольге. |
| Шаг 5 | |
 |

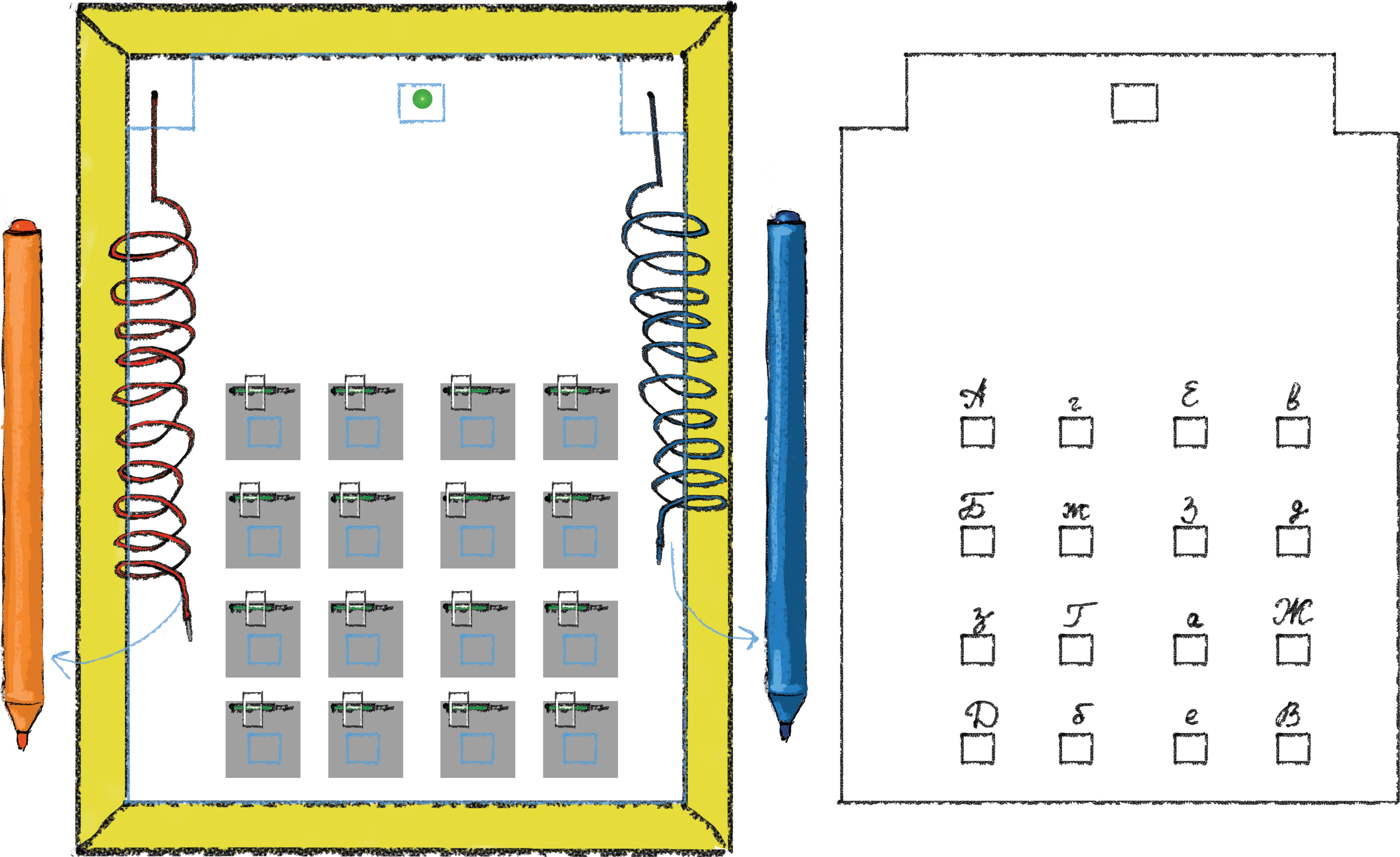

Закрепите провода щупов на двух карандашах. На отдельном листе картона нарисуйте задание викторины и вырежьте отверстия в местах расположения квадратов фольги. Наложите задания на основу игры - правильные ответы должны быть над теми квадраты, которые соединены проводами. |
| Результат | |
  |

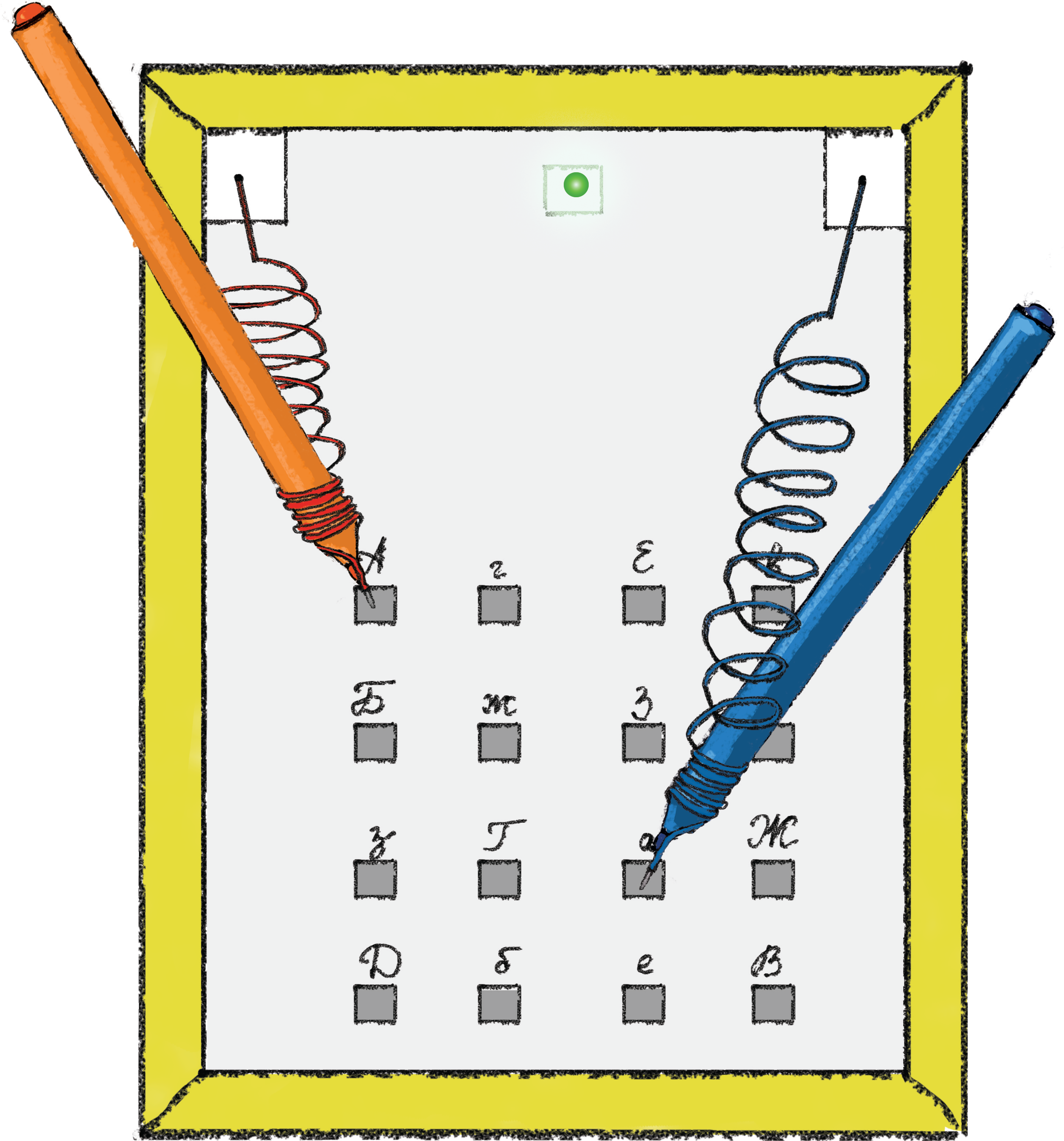

Наша игра “Найди пару” готова! Вставьте батарейки в батарейный отсек. Найдя пару игрок должен одновременно коснуться двух квадратов из фольги оголенными контактами проводов, закрепленных на карандашах. Если ответ правильный, цепь замкнется и загорится светодиод. |
  |
Вот еще один вариант заданий - соедини рисунок радиодетали с ее обозначением. |
