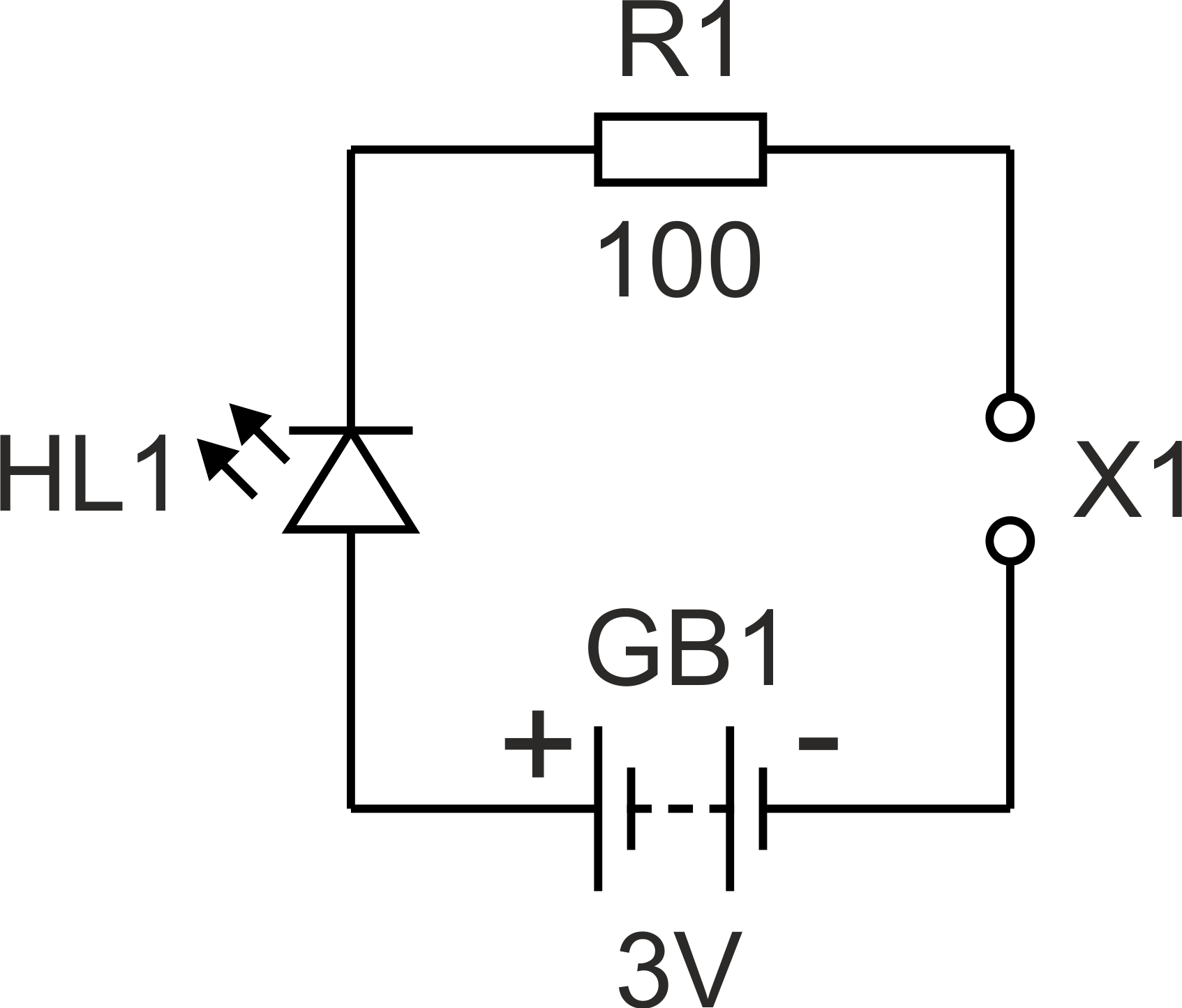

Принципиальная схема устройства
|
|
| Шаг 1 | |
|
|

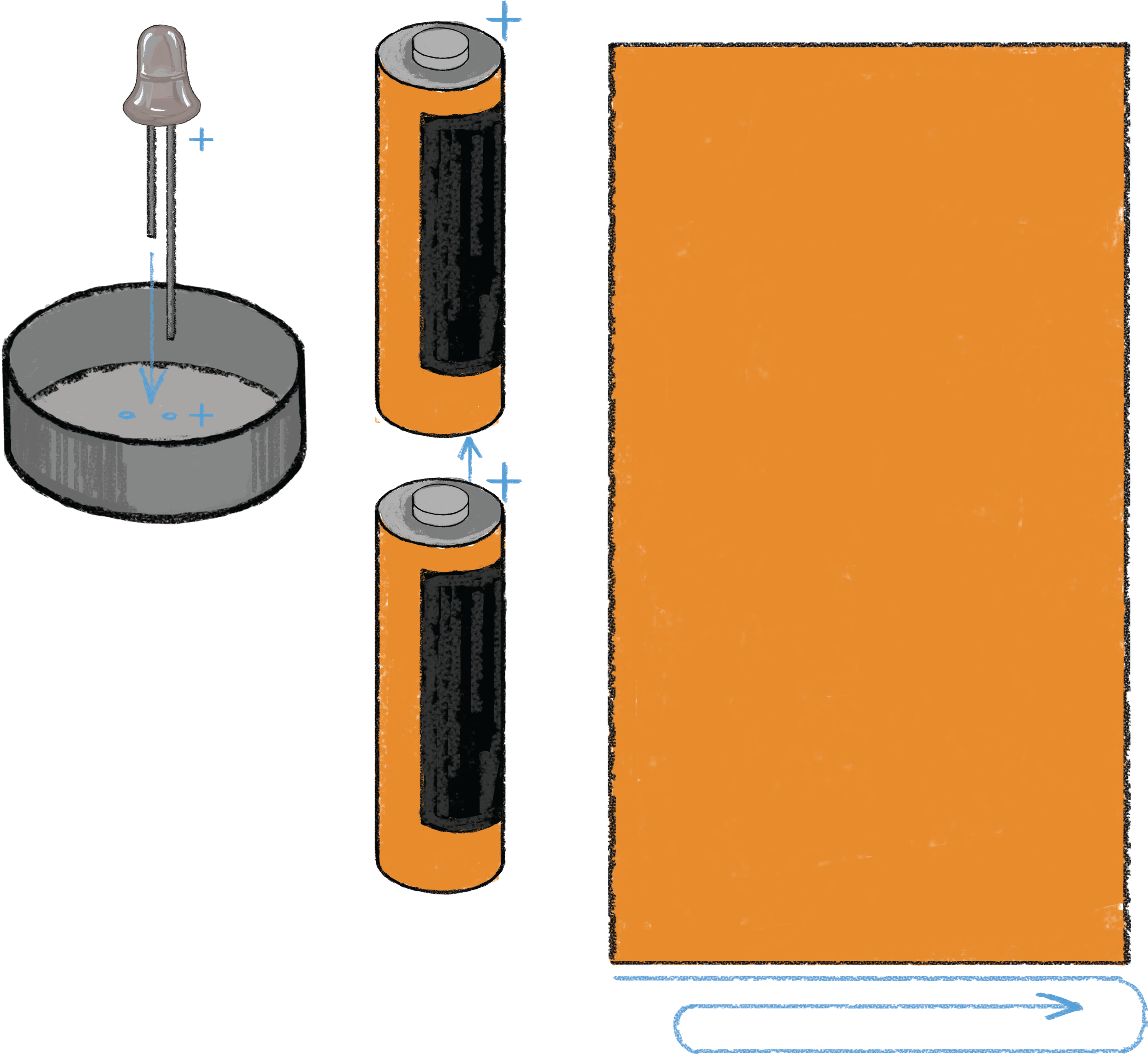

Проделайте в пластиковой крышке отверстия под контакты светодиода и закрепите его. Склейте из бумаги трубочку так, чтобы внутрь могли плотно поместиться 2 батарейки. |
| Шаг 2 | |
|
|

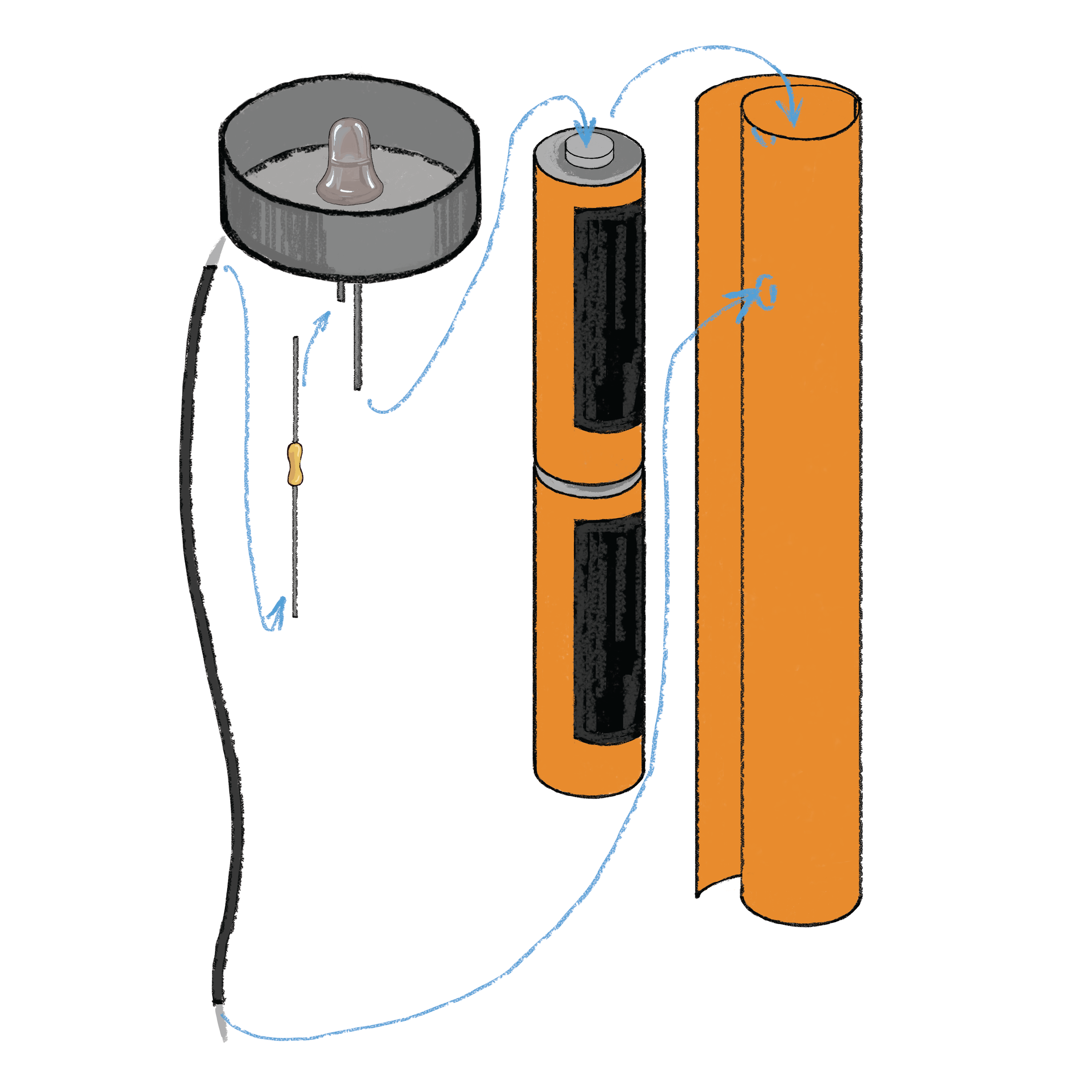

Припаяйте к короткой ножке (катоду) светодиода резистор, а к резистору провод. Приклейте крышку со светодиодом к трубочке так, чтобы длинная ножка (анод) светодиода находился внутри, а катод с резистором - снаружи трубки. В трубочке сделайте отверстие, проденьте в него провод и вытяните его снизу фонарика. Вставьте последовательно 2 батарейки “+” вверх, чтобы верхняя батарейка касалась анода светодиода. |
| Шаг 3 | |
|
|
Корпус фонарика можно заклеить скотчем или изолентой для большей прочности. |
| Результат | |
|
|

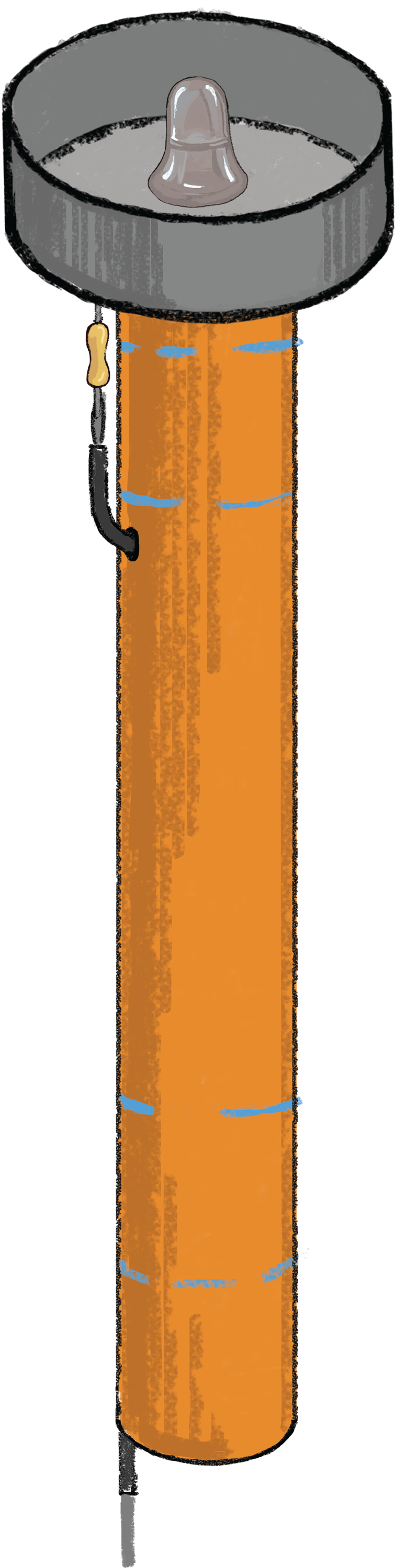

Наш фонарик готов! Согните провод снизу так, чтобы он касался “-” нижней батарейки - при замыкании цепи светодиод начнет светиться. |
