Принципиальная схема устройства
Шаг 1

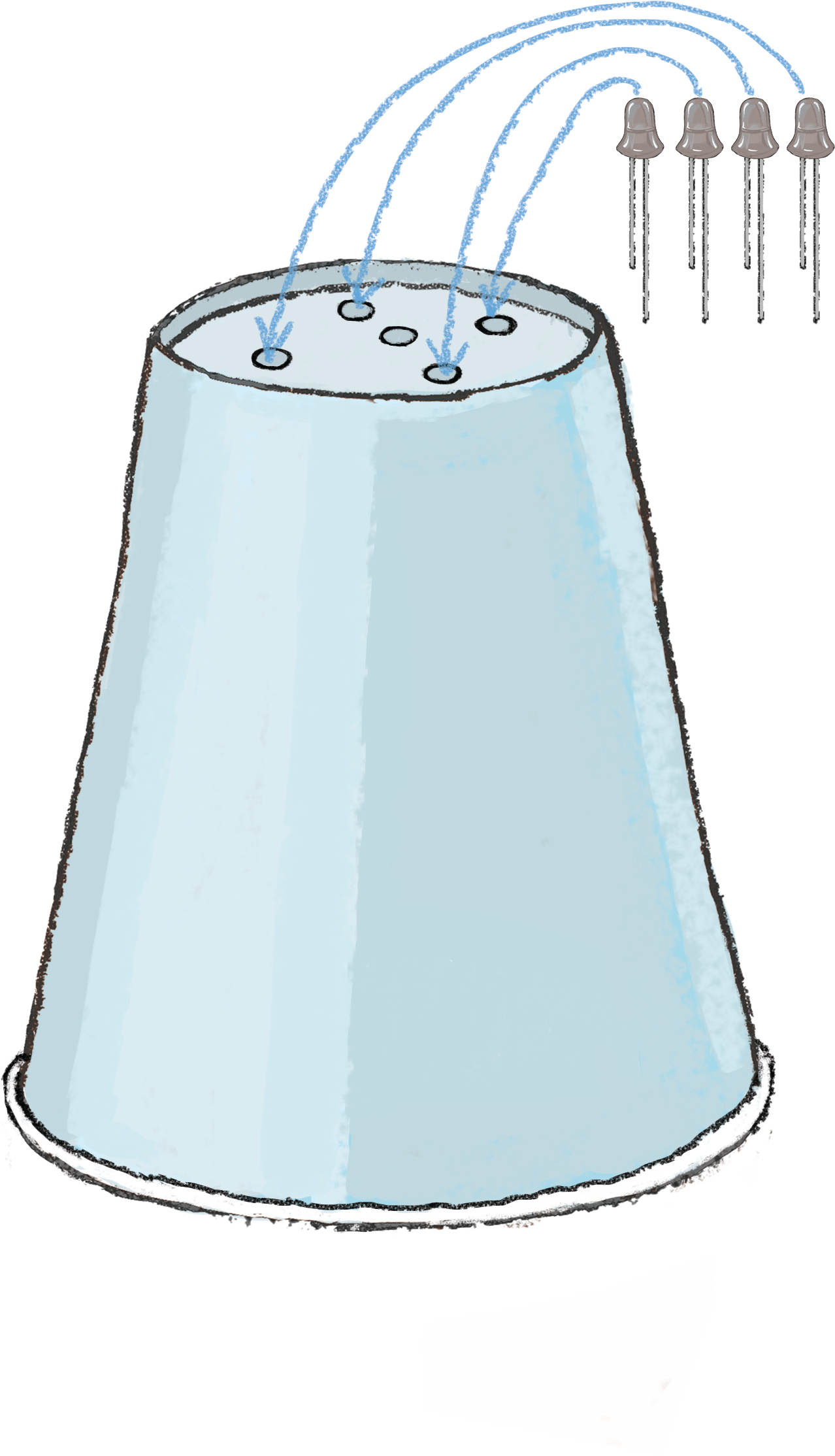

	Проделайте в бумажном стаканчике отверстия и вставьте 4 светодиода контактами вверх.
Шаг 2

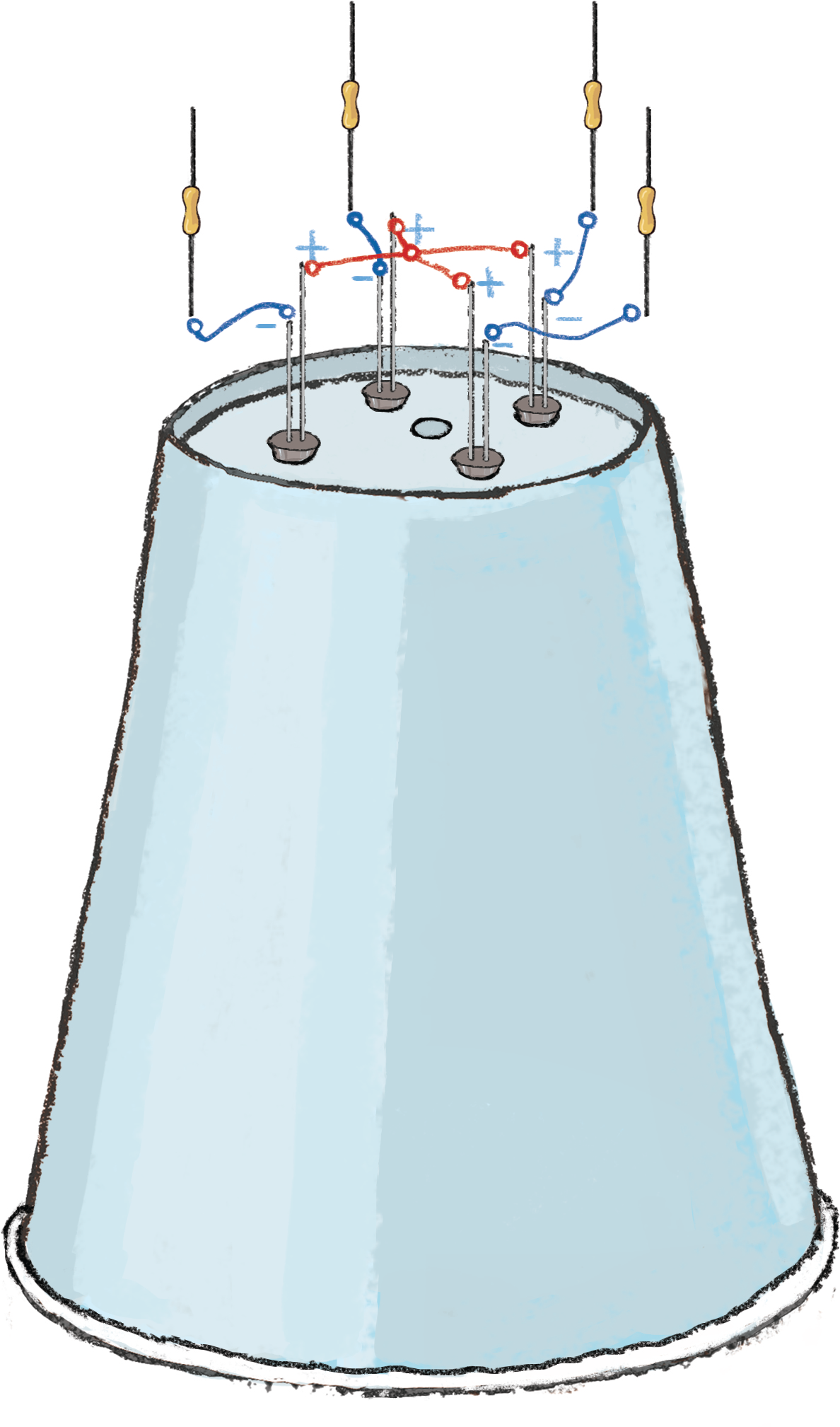

	Спаяйте длинные контакты (аноды) светодиодов между собой. К коротким контактам (катодам) припаяйте резисторы.
Шаг 3

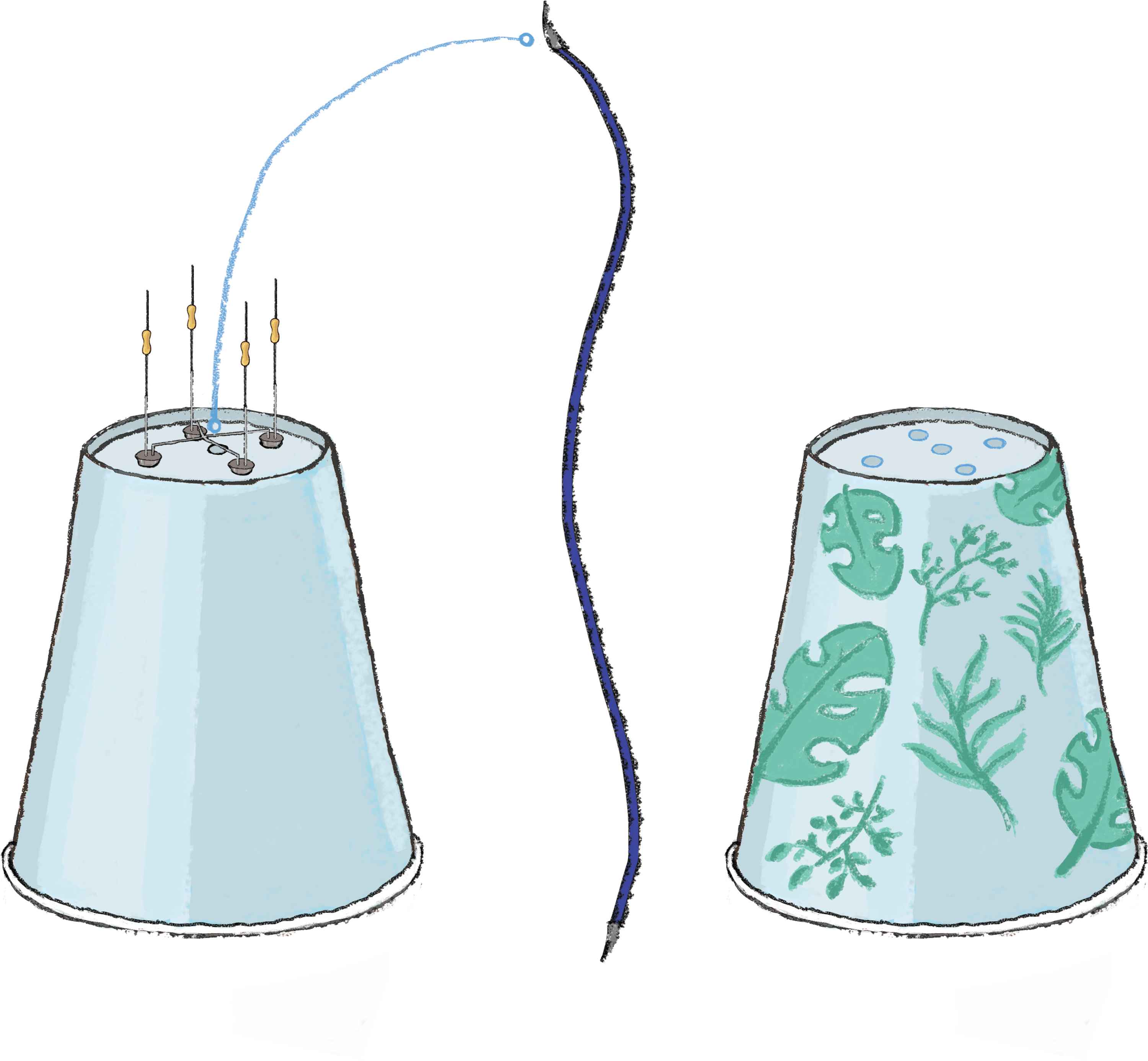

	Припаяйте провод (30-40 см) к соединенным между собой анодам светодиодов. В донышке второго стаканчика также проделайте 5 отверстий.
Шаг 4

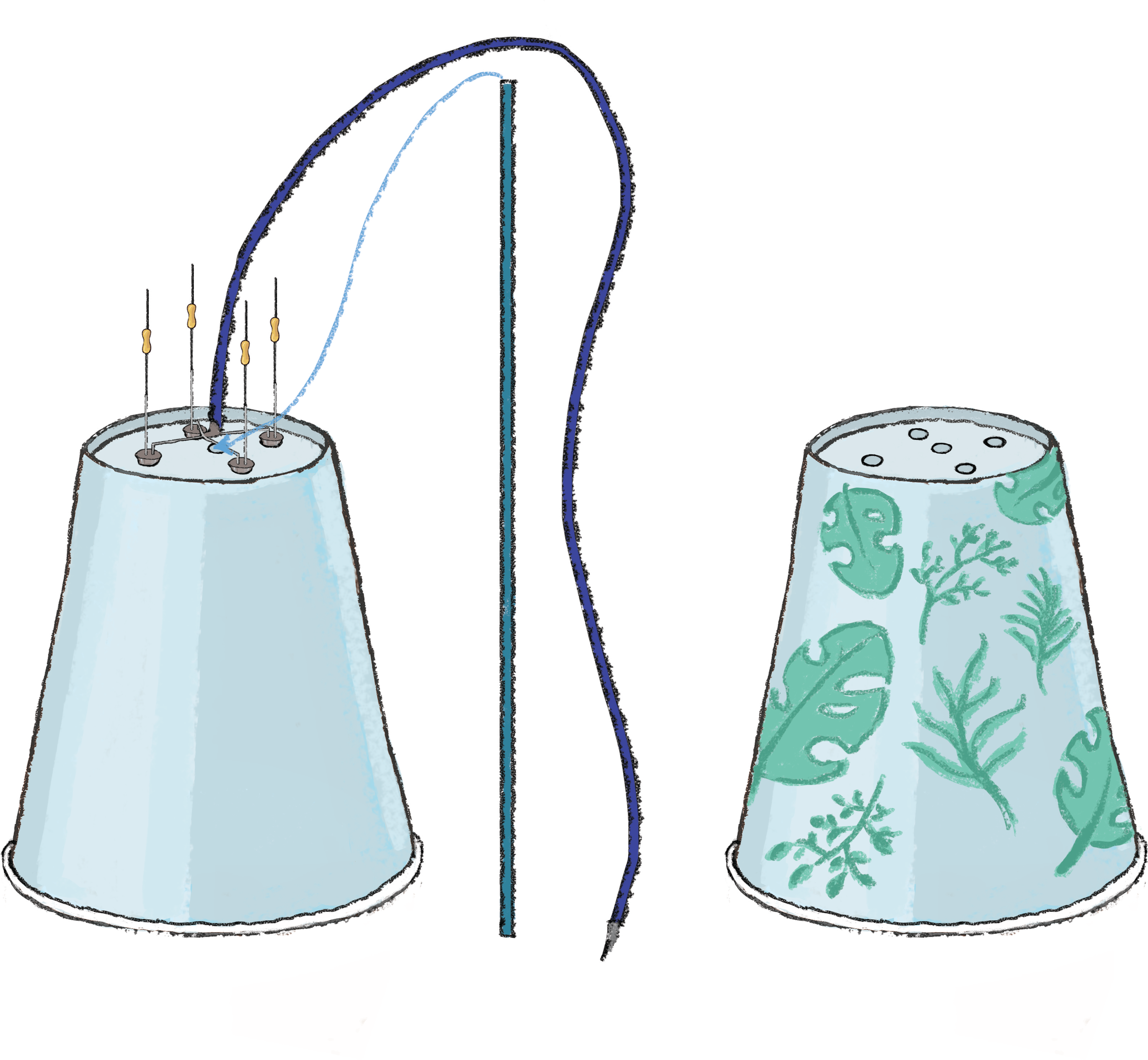

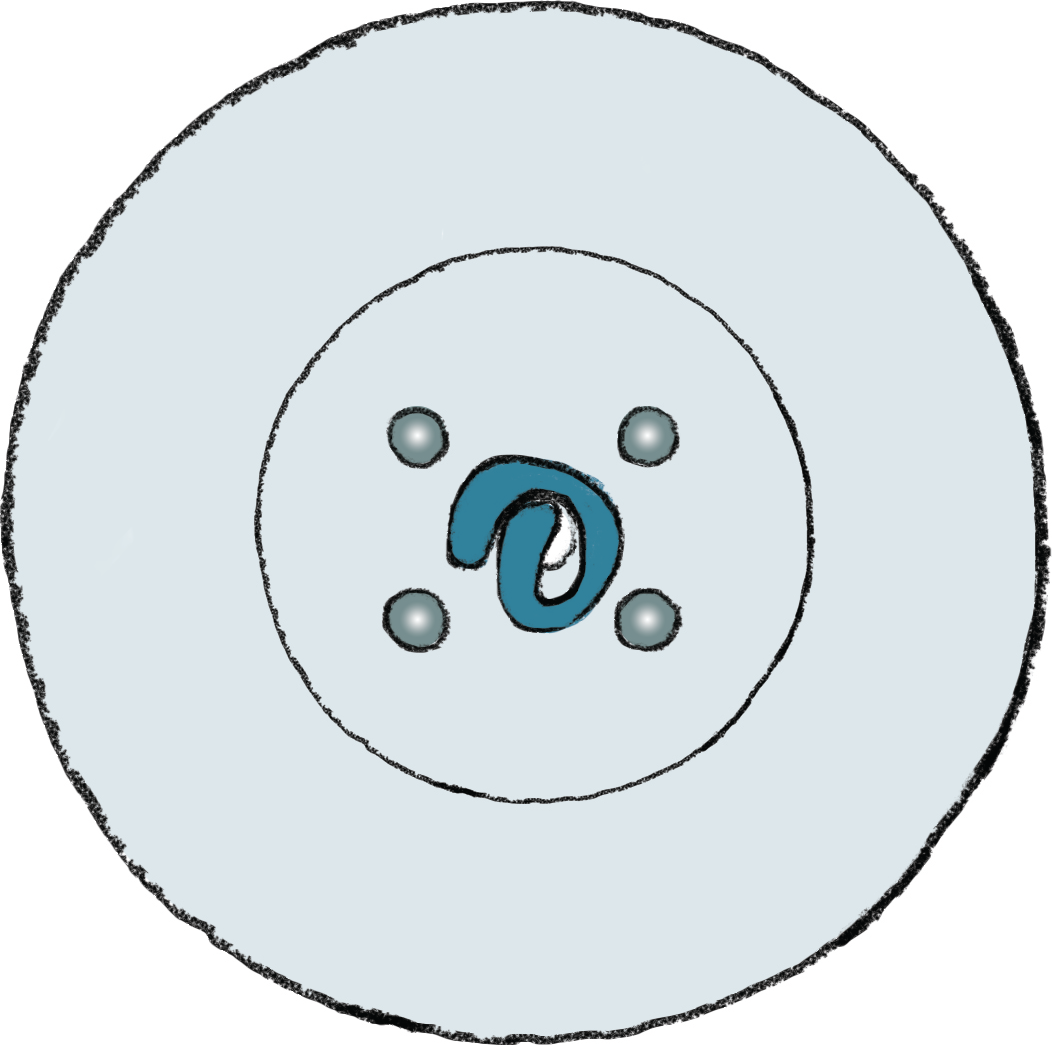

	Отрезок жесткой изолированной проволоки (около 30 см) проденьте в центральное отверстие стаканчика со светодиодами и закрепите изнутри, согнув проволоку.
Шаг 5

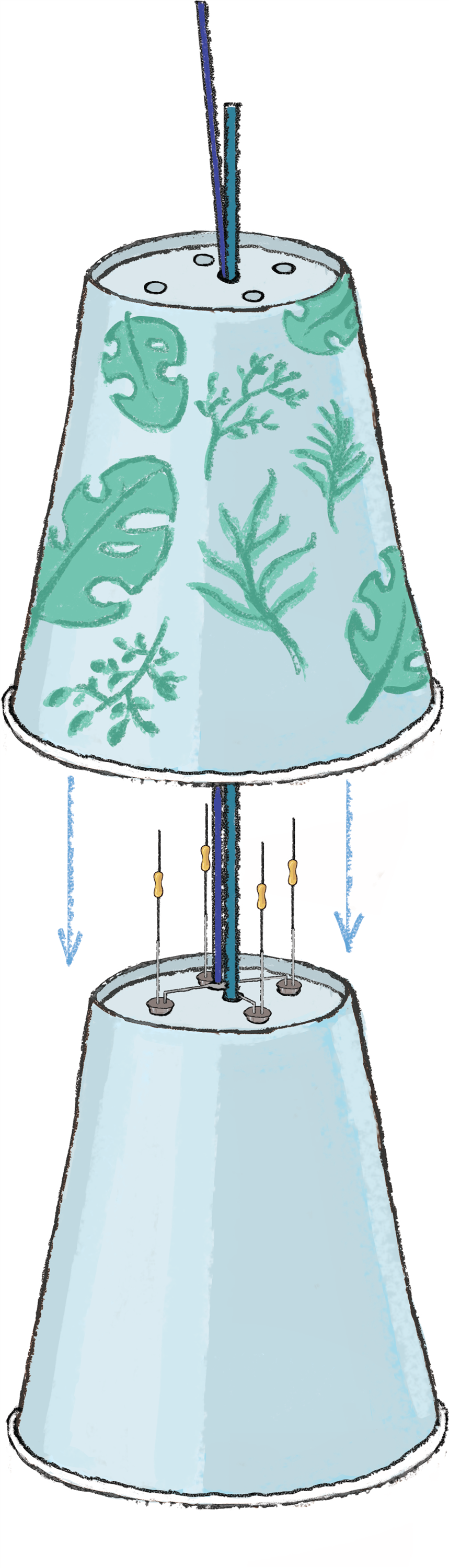

	Чтобы аноды светодиодов случайно не коснулись контактов резисторов, наденьте второй стаканчик сверху так, чтобы резисторы и проволока с проводом оказались снаружи, а аноды светодиодов внутри. Спаяйте свободные контакты резисторов с другим проводом длиной 30-40 см.
Шаг 7

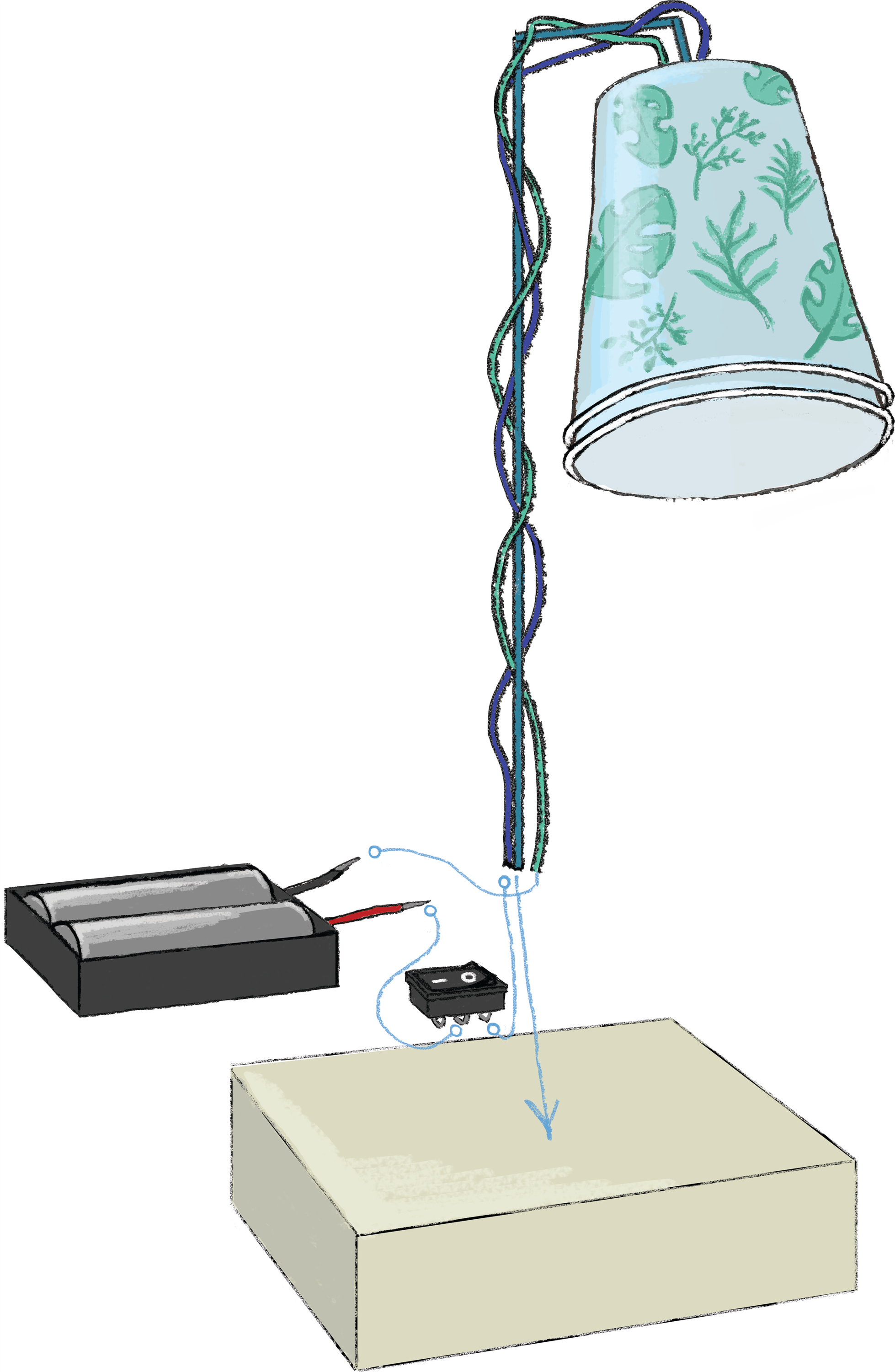

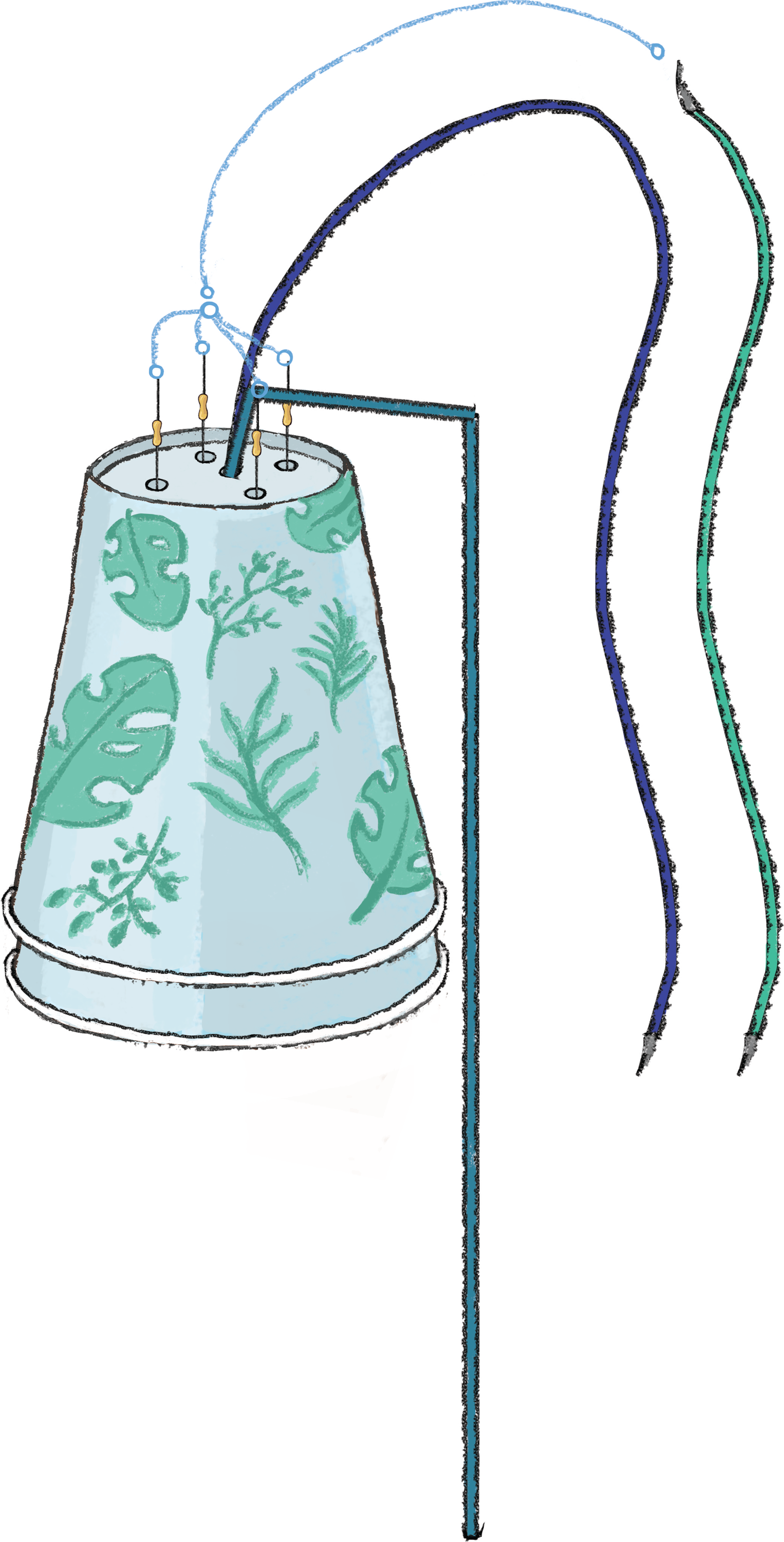

	Спаяйте оставшиеся детали, как показано на рисунке. Закрепите лампу и отсек на основании из пенотекса или другого подходящего материала.

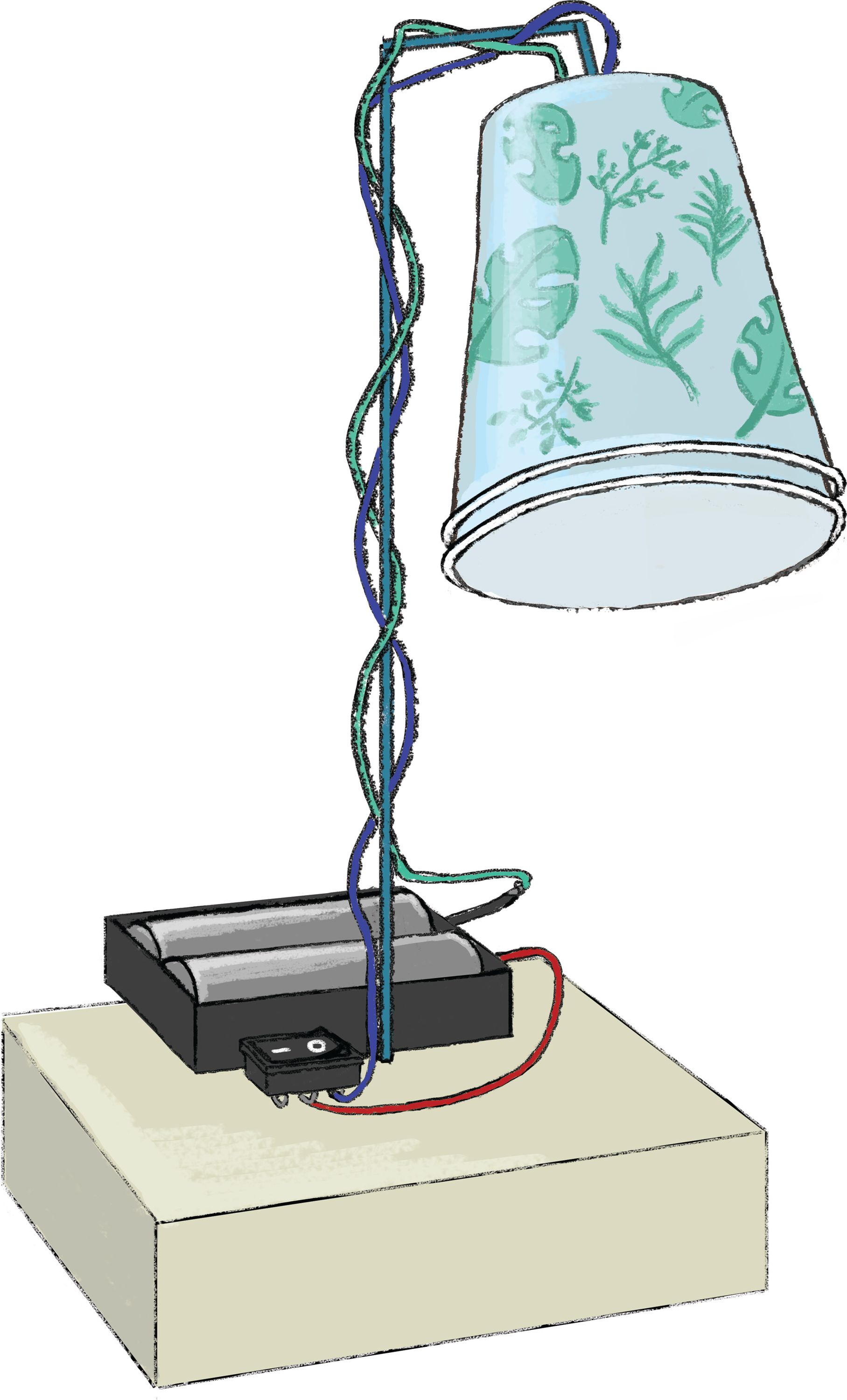

	Наша настольная лампа готова! Вставьте батарейки в батарейный отсек. При включении лампы 4 параллельно соединенных светодиода дают достаточно яркий свет. Сгибая центральную проволоку - держатель лампы - можно менять угол её наклона.
