svet14_inst

Принципиальная схема устройства

Нарисуйте веселого и грустного персонажа и вставьте рисунок в рамку.

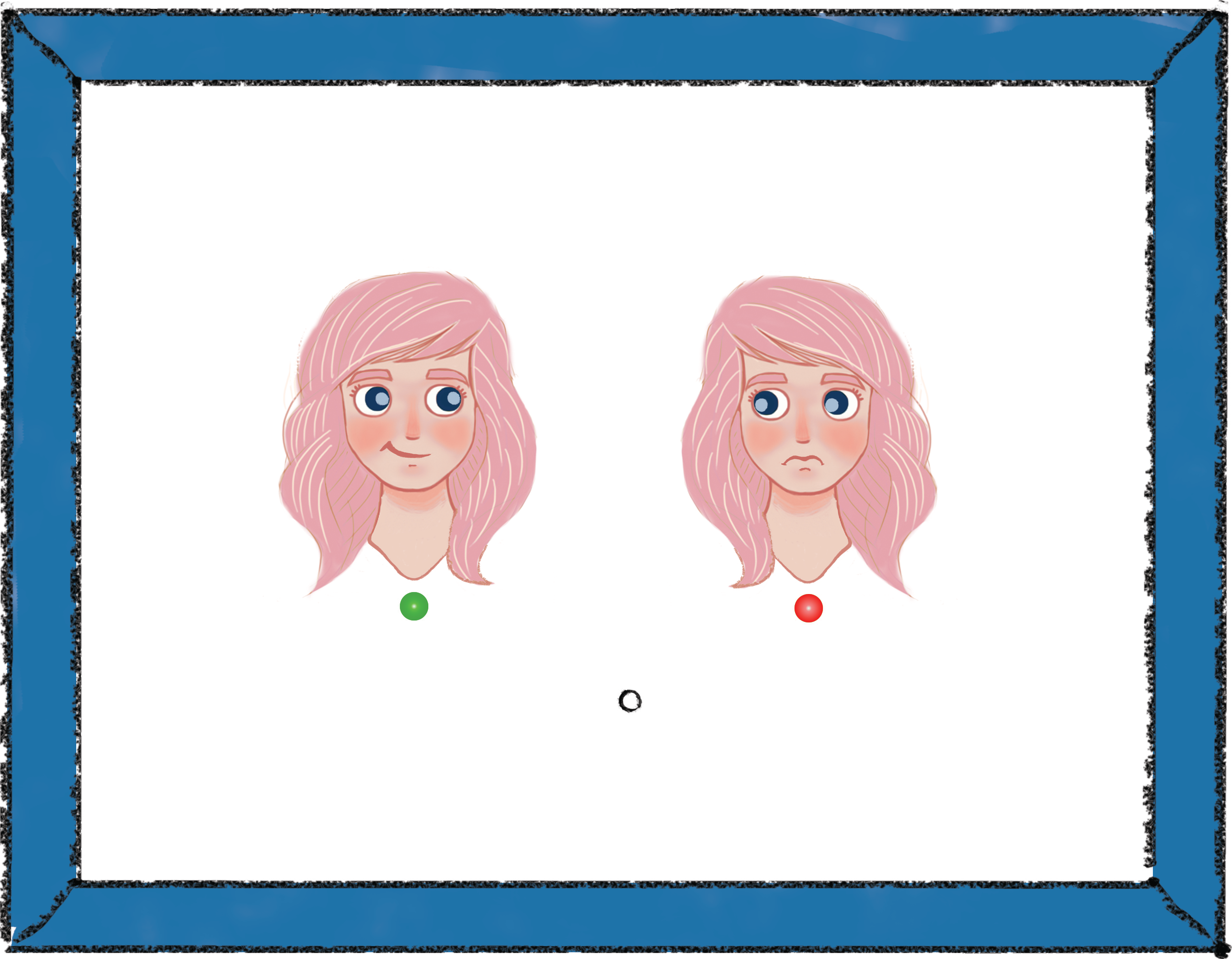

Проделайте отверстия под контакты светодиодов и для ручки переменного резистора.

Вставьте светодиоды.

С обратной стороны рамки вставьте переменный резистор.

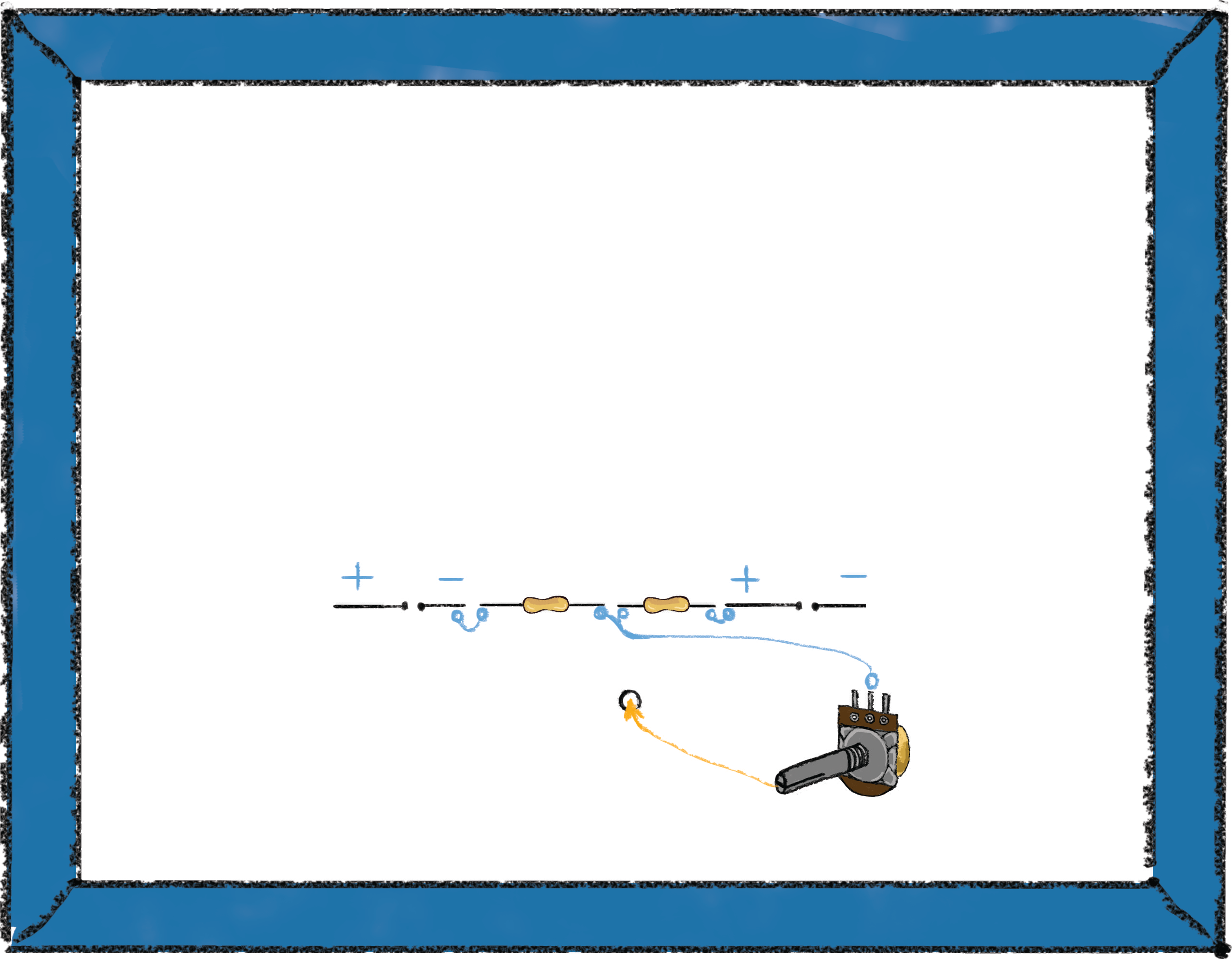

Спаяйте детали, как показано на рисунках.

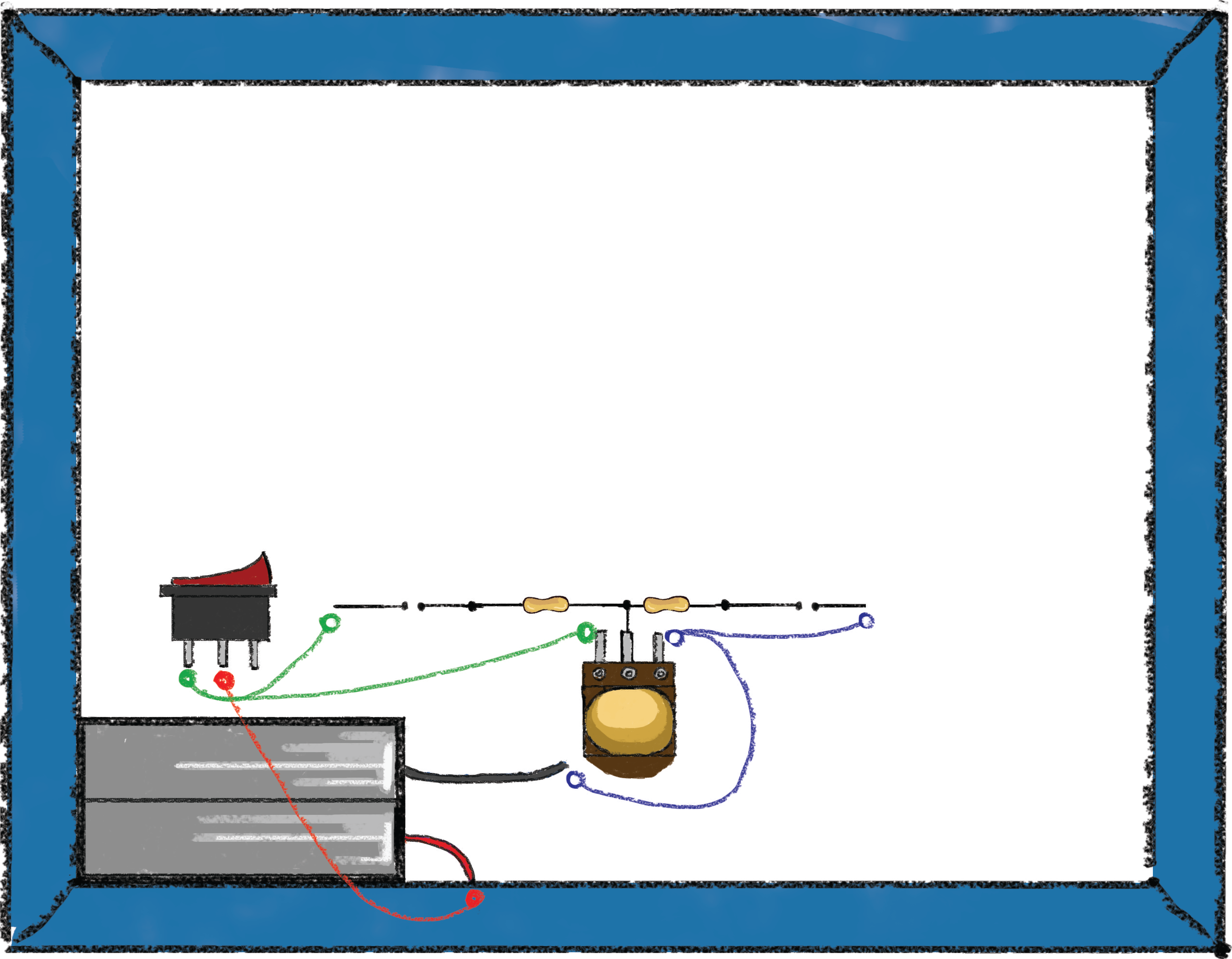

Спаяйте оставшиеся детали, как показано рисунках.

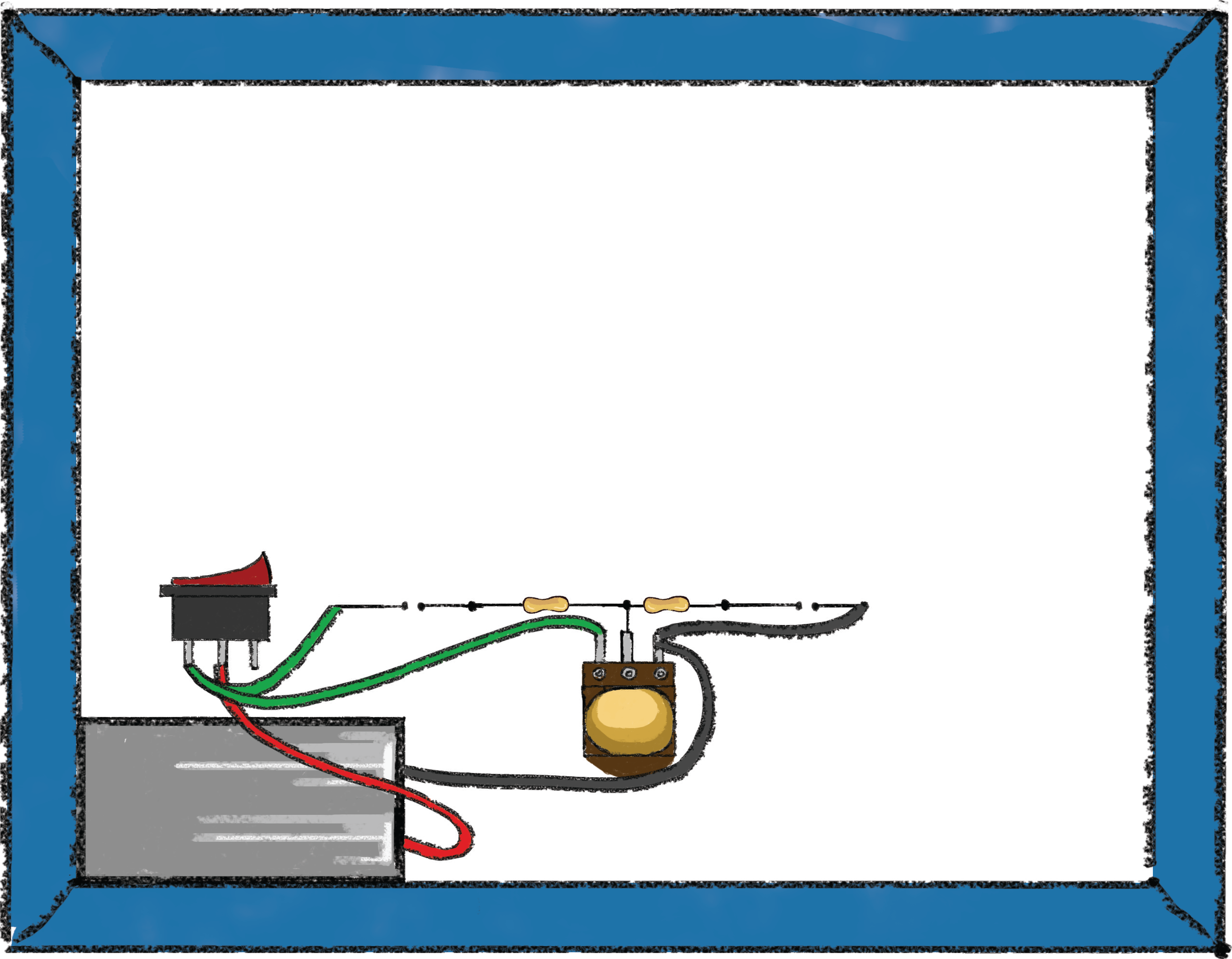

Приклейте переключатель и батарейный отсек, а переменный резистор закрепите с помощью гайки.

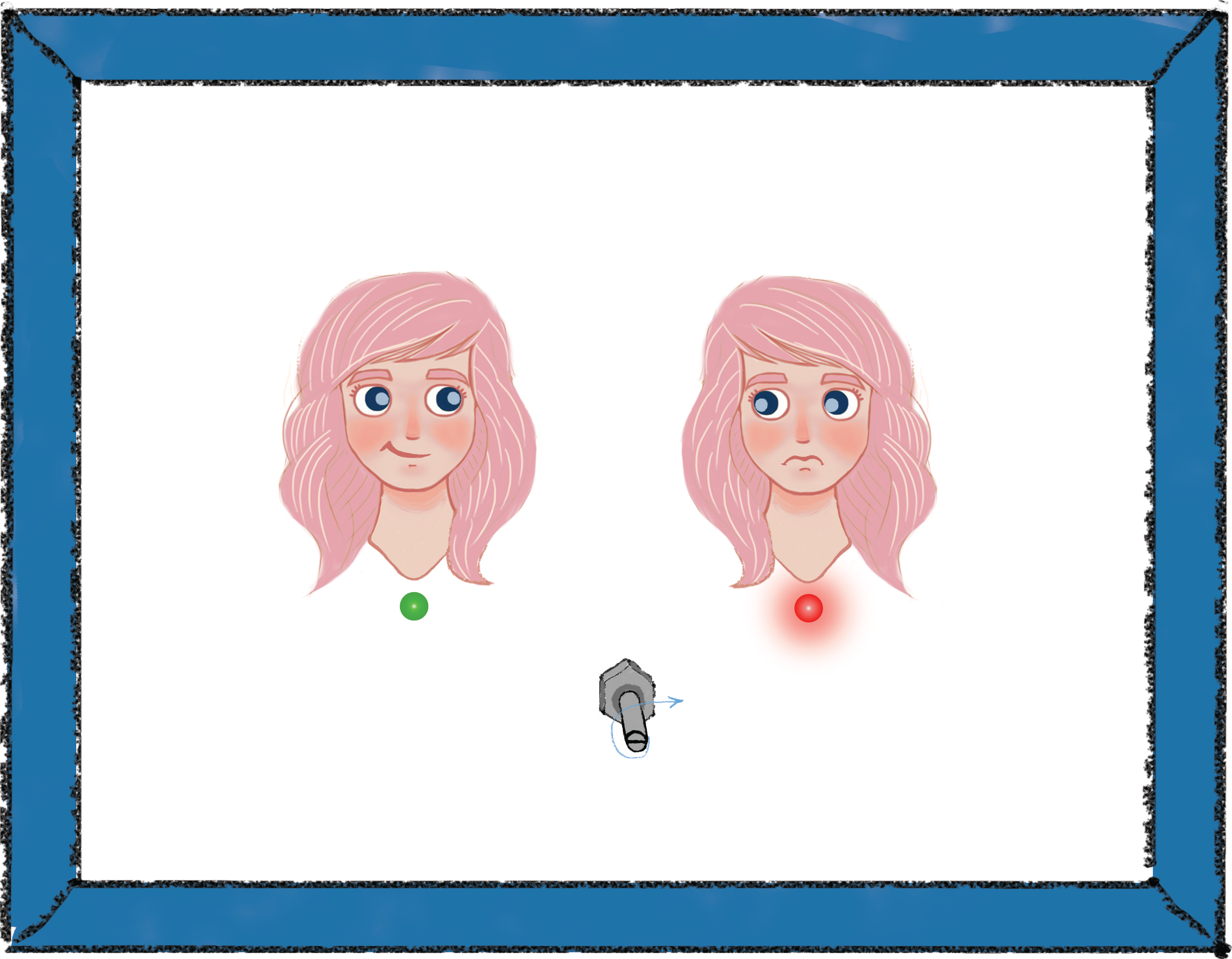

Детектор настроения готов!

Вставьте батарейки в батарейный отсек и включите устройство.

Вращая ручку переменного резистора можно управлять включением светодиодов под веселым или грустным персонажем.
