Принципиальная схема устройства
|
|
| Шаг 1 | |
|
|

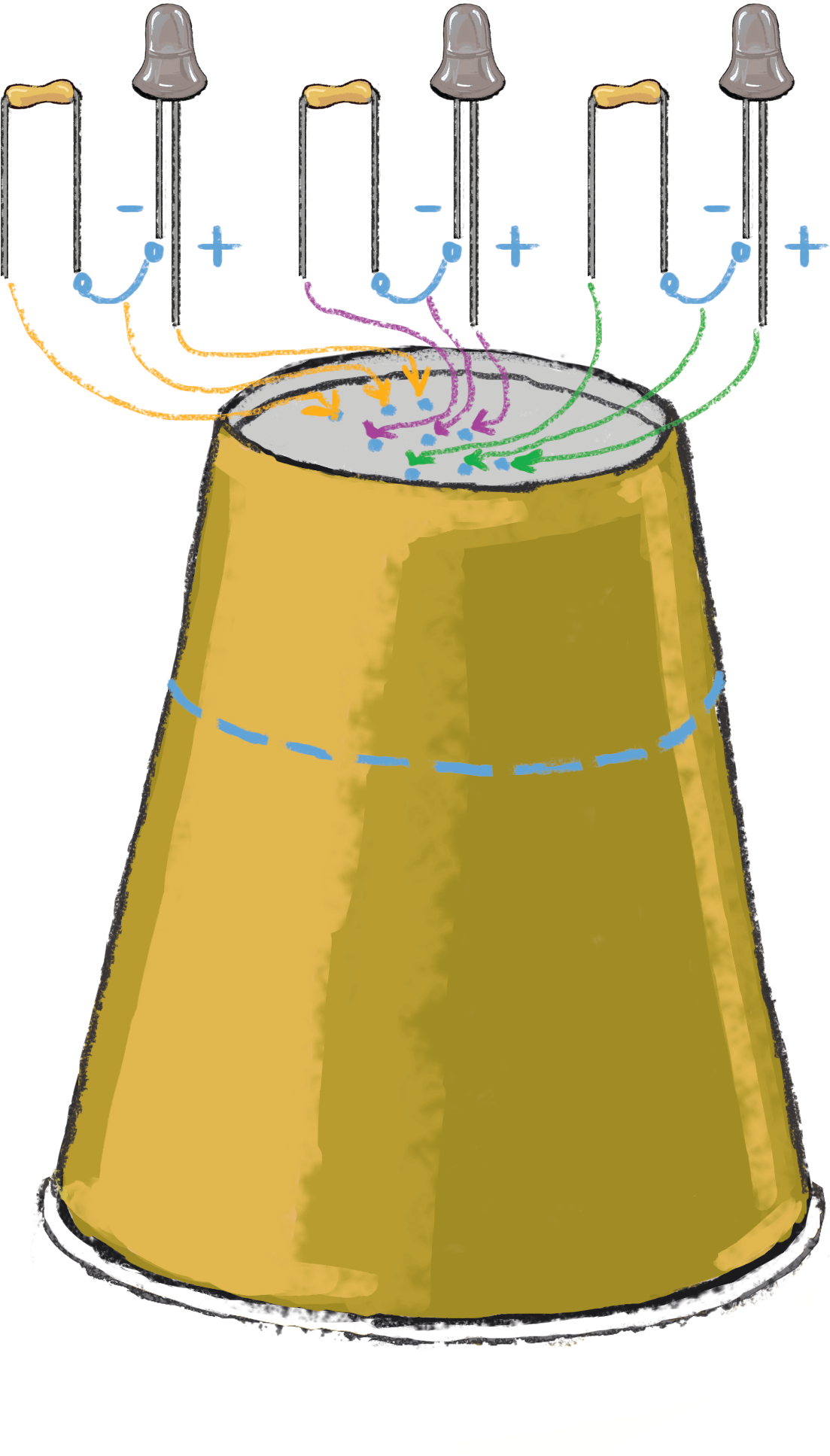

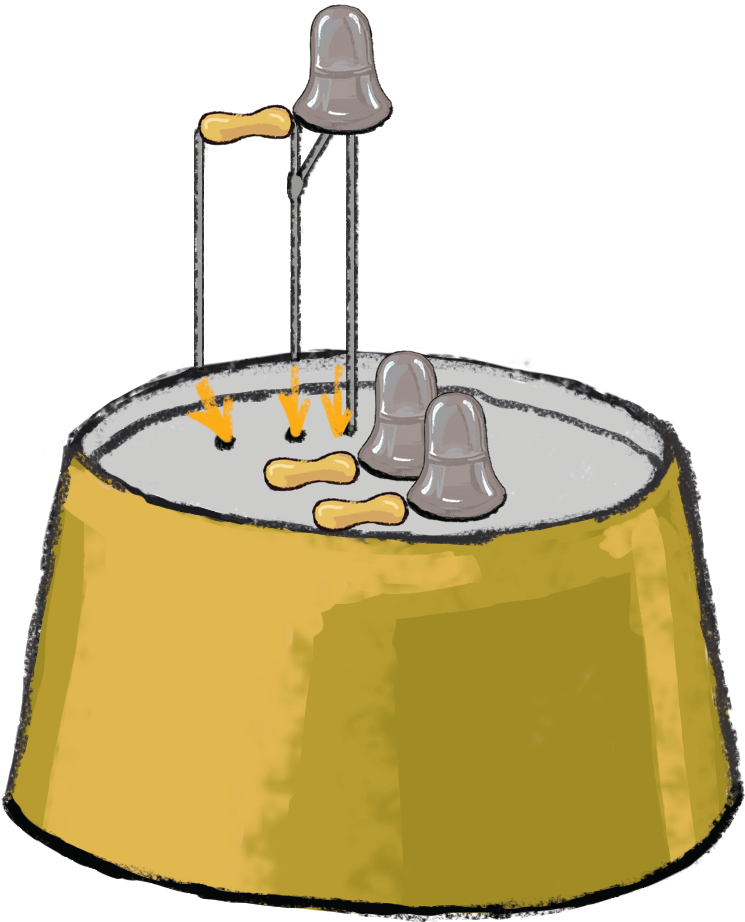

Спаяйте детали, как показано на рисунках. Отрежьте нижнюю часть бумажного стаканчика. Вставьте получившиеся пары “светодиод-резистор” параллельно друг другу в дно стаканчика так, чтобы светодиоды располагались в линию по центру донышка. |
| Шаг 2 | |
|
|

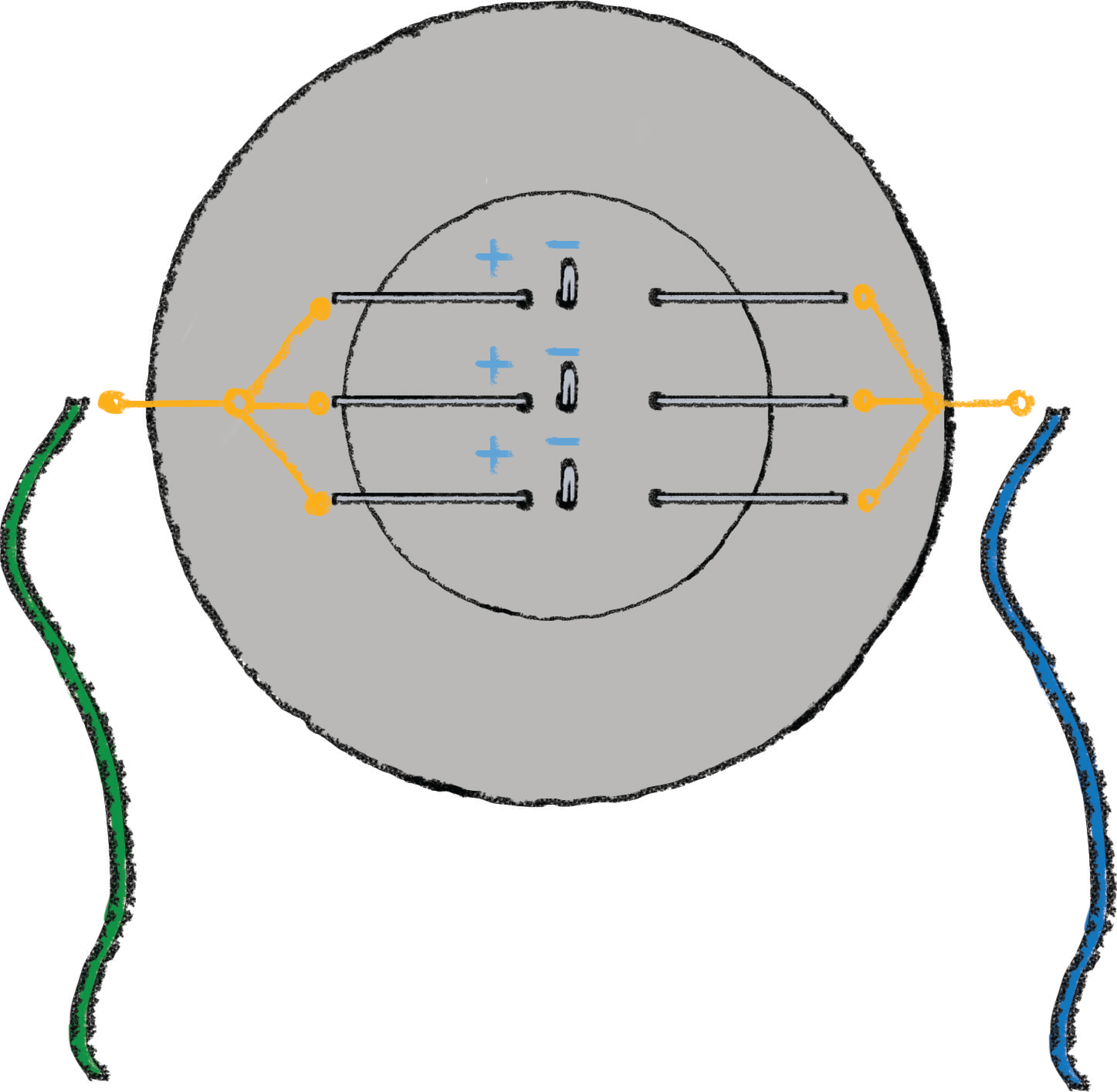

Спаяйте детали как показано на рисунках. |
| Шаг 3 | |
|
|

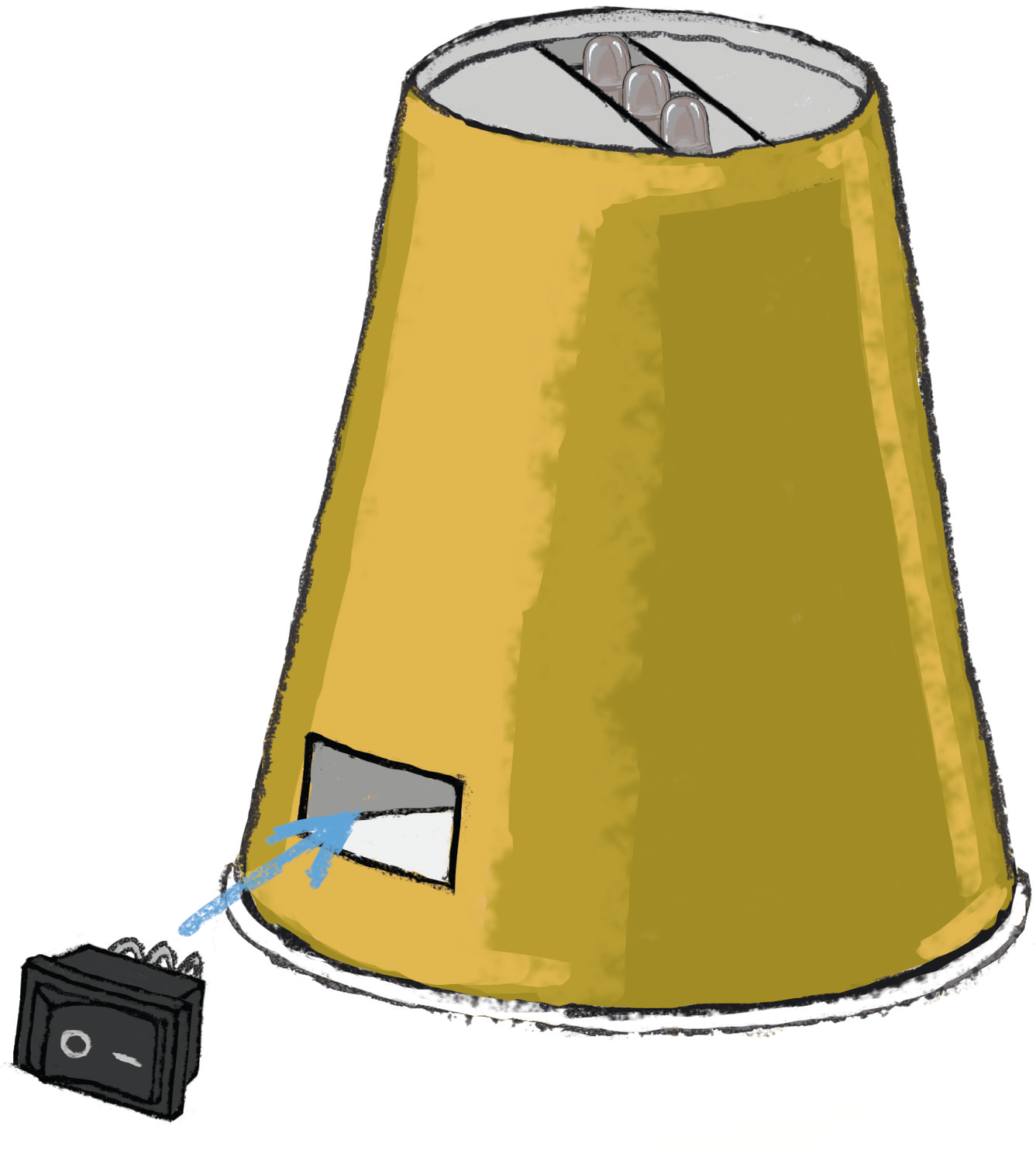

В стенке второго стаканчика вырежьте отверстие под переключатель, а в донышке - под линию светодиодов. Вставьте часть стаканчика со светодиодами внутрь второго стаканчика. Вставьте переключатель в отверстие под него. |
| Шаг 4 | |
|
|

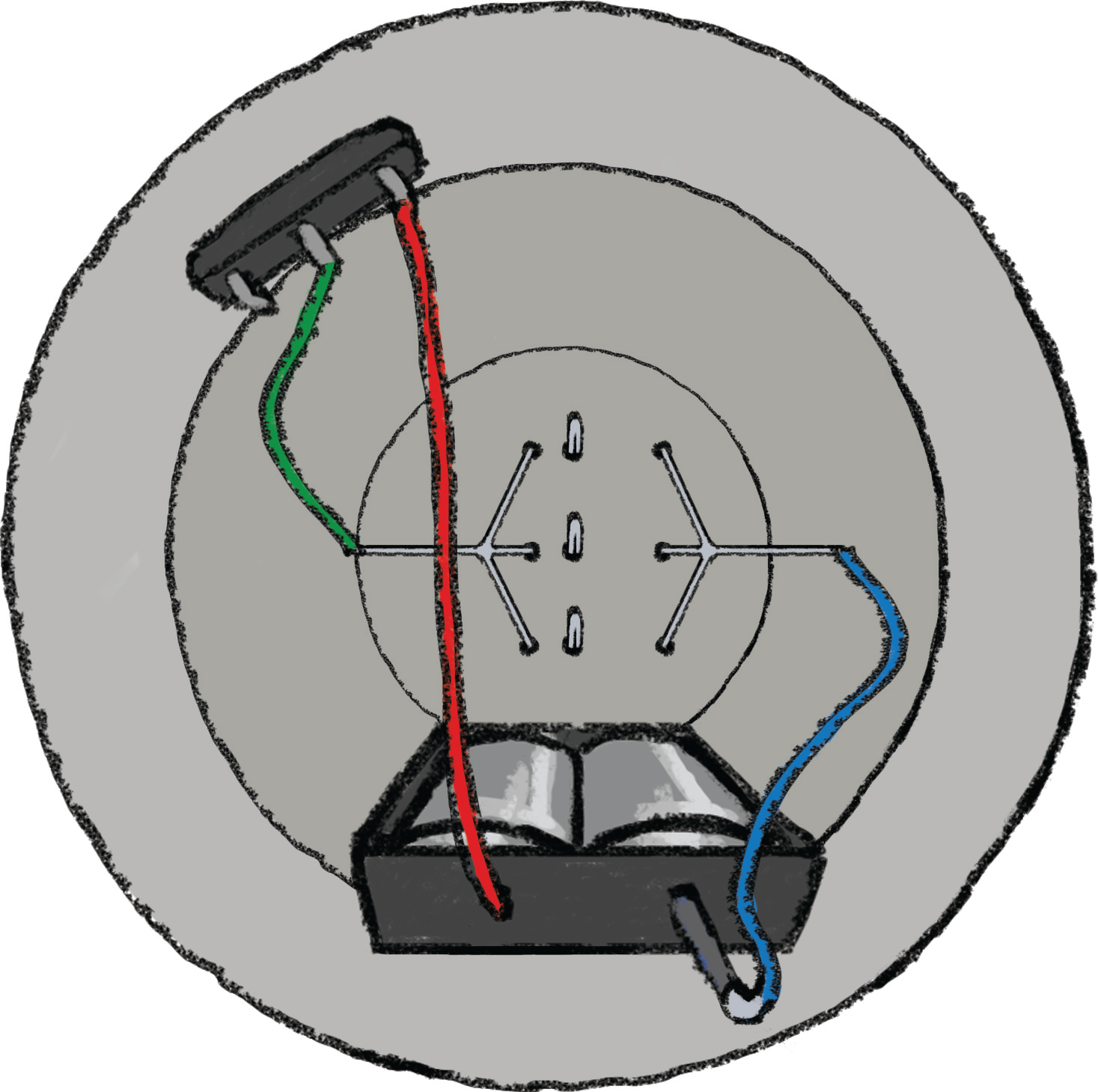

Спаяйте оставшиеся детали. |
| Шаг 5 | |
|
|

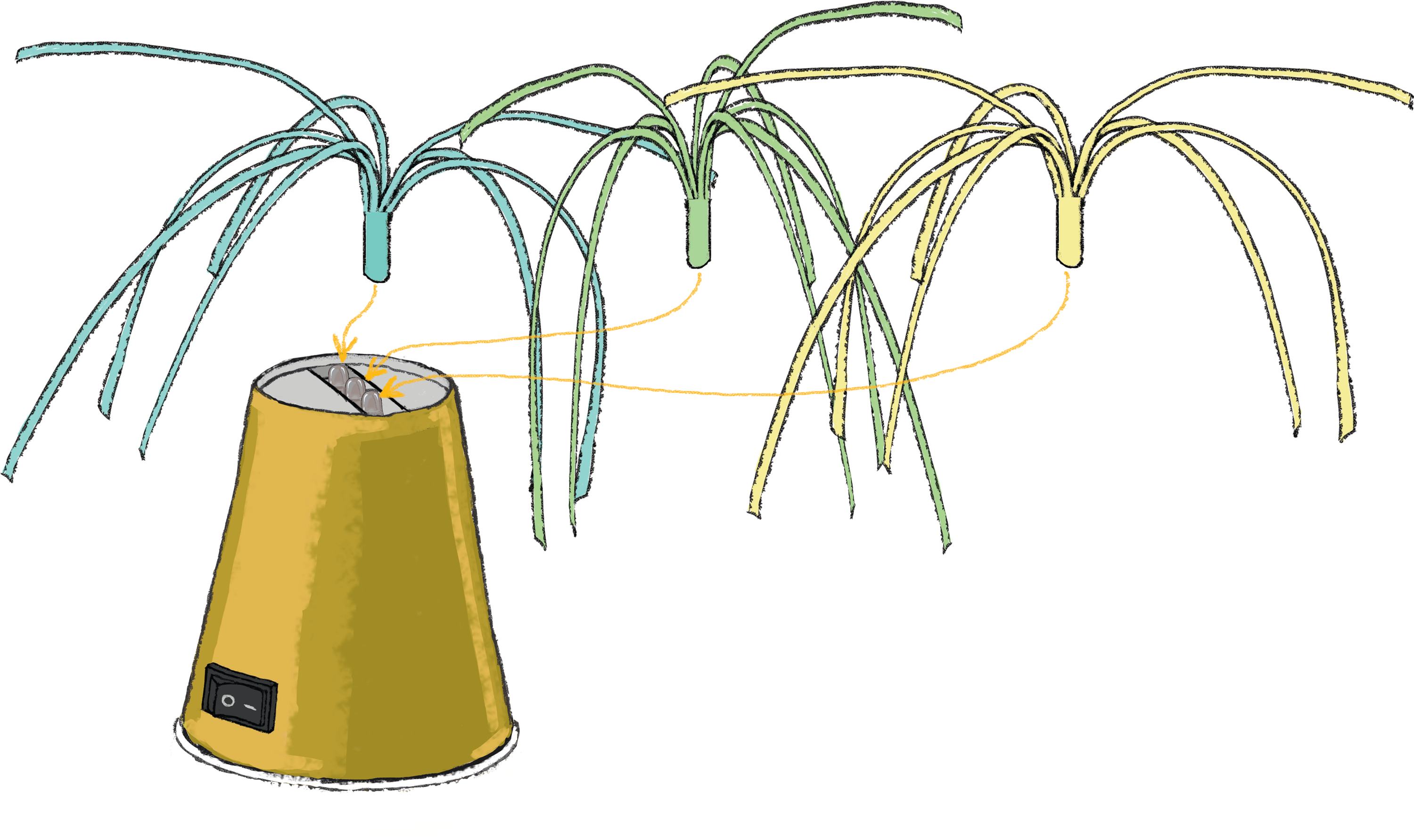

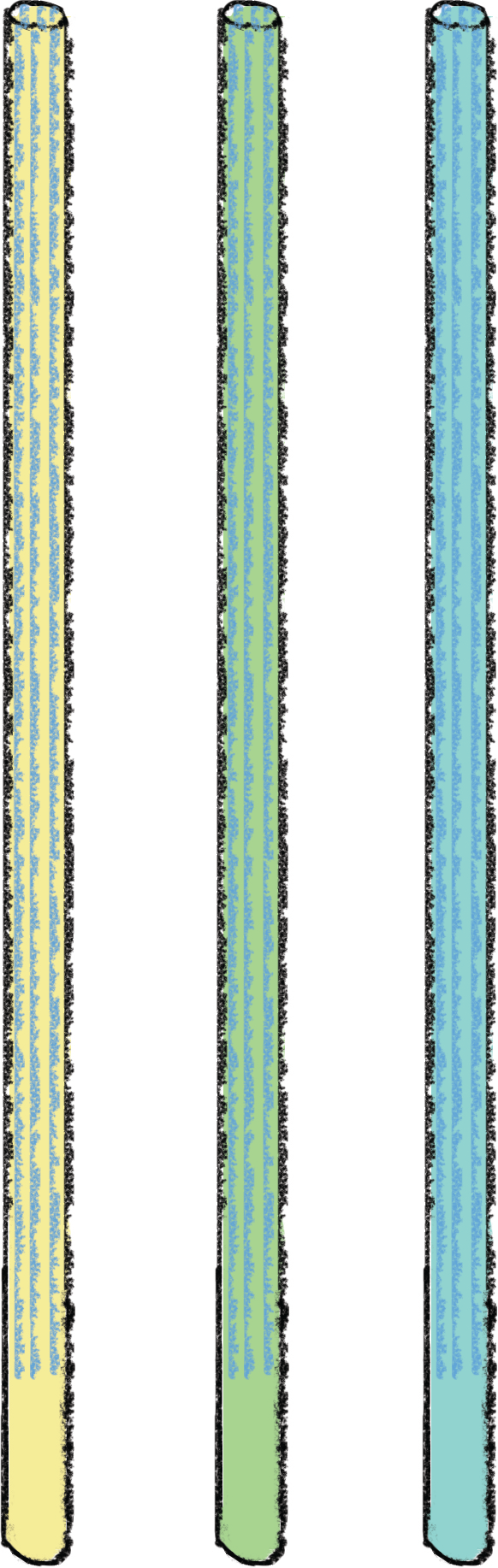

Закрепите надрезанные трубочки на светодиодах. |
| Результат | |
  |
Наш светильник готов! Вставьте батарейки в батарейный отсек. Трубочки частично передают свет от светодиодов, и наиболее интересно это будет смотреться в темноте. |
